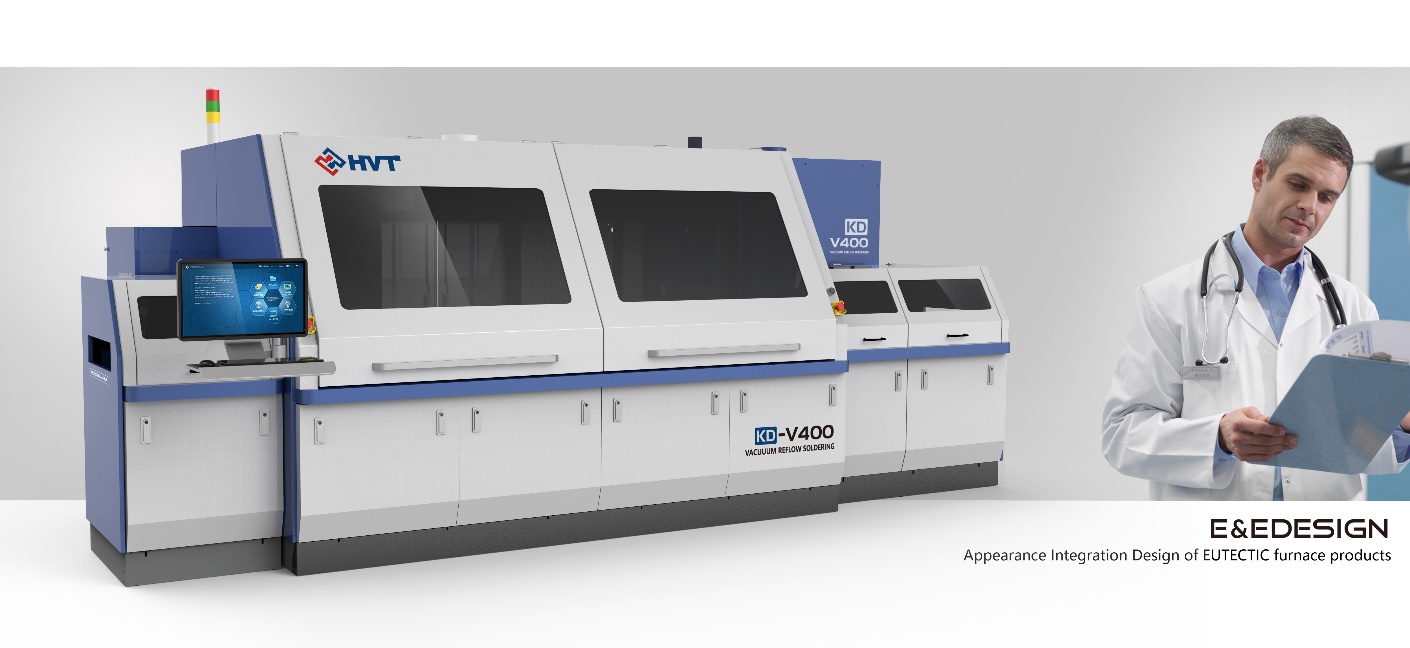

Поточные вакуумные паяльные системы KD-V400

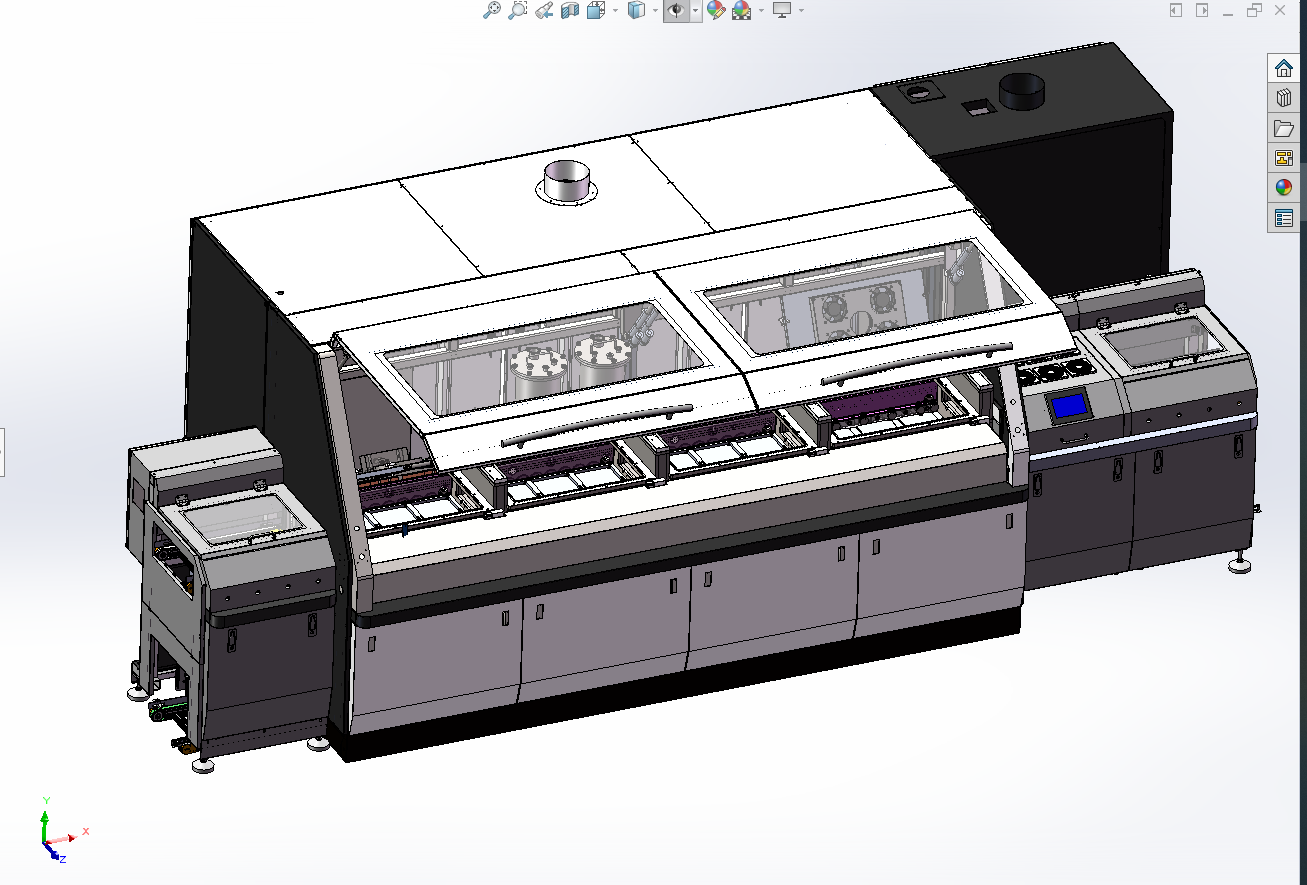

Вакуумная печь для оплавления KD-V400
| Паяльные машины серии KD-V400 оснащены четырьмя отдельными технологическими камерами, поточной обработкой подложек и поточной передачей носителя для высокоэффективного серийного производства. С системой возможна непрерывная пайка преформ и/или паст. Постоянный мониторинг процесса гарантирует воспроизводимость пайки. |
Технические параметры
Имя | Системы вакуумной пайки |
Модель | КД-В400 |
Размер сварки | 350*400 мм |
Размер духовки (ДхШхВ) | 3950*1960*1900 мм Размер подключенного разгрузчика: 4580*1960*1900 мм |
Масса | 2900 кг |
Зоны нагрева | Спереди две зоны предварительного нагрева, посередине зона оплавления, сзади 4 камеры охлаждения. В каждой температурной зоне независимый вакуум, независимая система контроля температуры. Продукты, оставленные внутри - сразу, встроенная работа. |
Совместимый процесс | Паяльная паста и преформа припоя |
Газ | азот; Муравьиная кислота |
Подача и выход | С загрузчиком 0,6 м, разгрузчиком 1,2 м, воздушным охлаждением с настройкой времени |
Отслеживать | Длина: 330 мм, регулируемая, высота: 950 ± 20 мм, грузоподъемность ≥ 20 кг. |
Эффективно обогрев помещения | (280 мм * 190 мм) * 2 зоны нагрева, высота ≥ 80 мм; |
Высота камеры | 80мм |
Максимальная температура зоны предварительного нагрева и зоны оплавления | ≥400 ℃; Точность: ± 1 ℃; |
Температура нижней сварки | ≥450℃ |
Максимальная температура сварки | Макс 300 ℃ |
Способ нагрева | Нижняя контактная теплопроводность |
Способ охлаждения | Нижнее контактное охлаждение |
Тип вакуумного насоса. Скорость | С 4 масляными насосами (2 зоны предварительного нагрева/зона оплавления/зона охлаждения) Скорость ≥100 м3/ч; |
Мин. вакуум | 2 зоны предварительного нагрева/зона оплавления/зона охлаждения ≤1 мбар; В течение 2 часов ≤ 5 мбар; |
Скорость нагрева и охлаждения | Максимальная скорость нагрева≥3℃/с; Максимальная скорость охлаждения≥3℃/с。 |
Точность температуры пайки | Температура лотка оплавления: ± 2% |
Максимальное время удержания температуры оплавления | ≥60 мин, (макс.: 999 с); |
Уровень пустоты | Скорость полной пустоты ≤ 2% Размер чипа (10 мм * 10 мм), скорость пустоты Sigle ≤ 1%, размер чипа: (10 мм * 10 мм) |
Охлаждающая вода | С независимой системой циркуляции охлаждающей воды |
Температурная кривая | Можно настроить себя (добавить/изменить/удалить и т. д.) |
Камера с смотровым окошком | Камера с смотровым окошком |
Власть | Макс: 35 кВт Рабочая мощность: 12-15 кВт |
Отопительная платформа | Специальная обработка красной меди |
Стандарт мощности | 380 В, 50 Гц / 60 Гц, 3-фазный пятижильный провод, 10 квадратных медных проводов |
Газ | Азот, муравьиная кислота |
Система контроля | Система управления Siemens PLC1200 + YanHua IPC + программное обеспечение |
  |

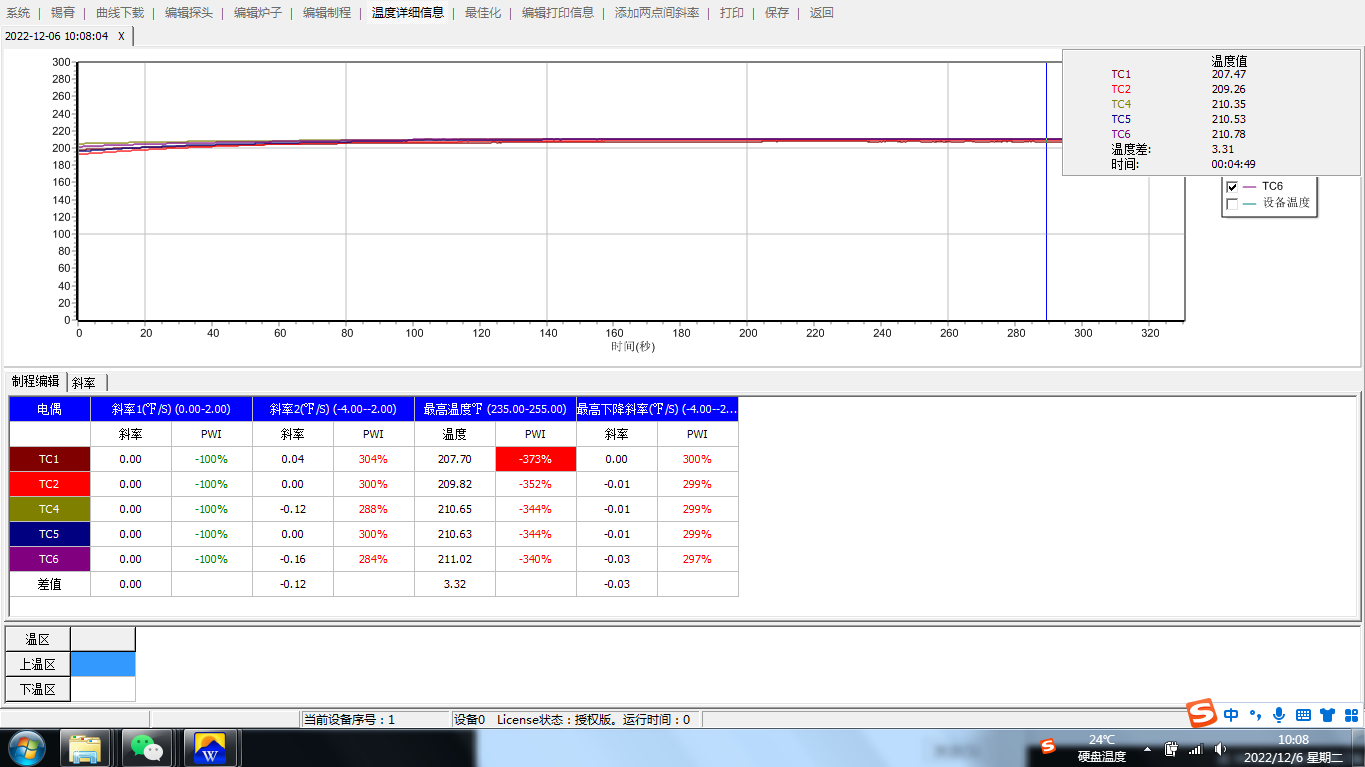

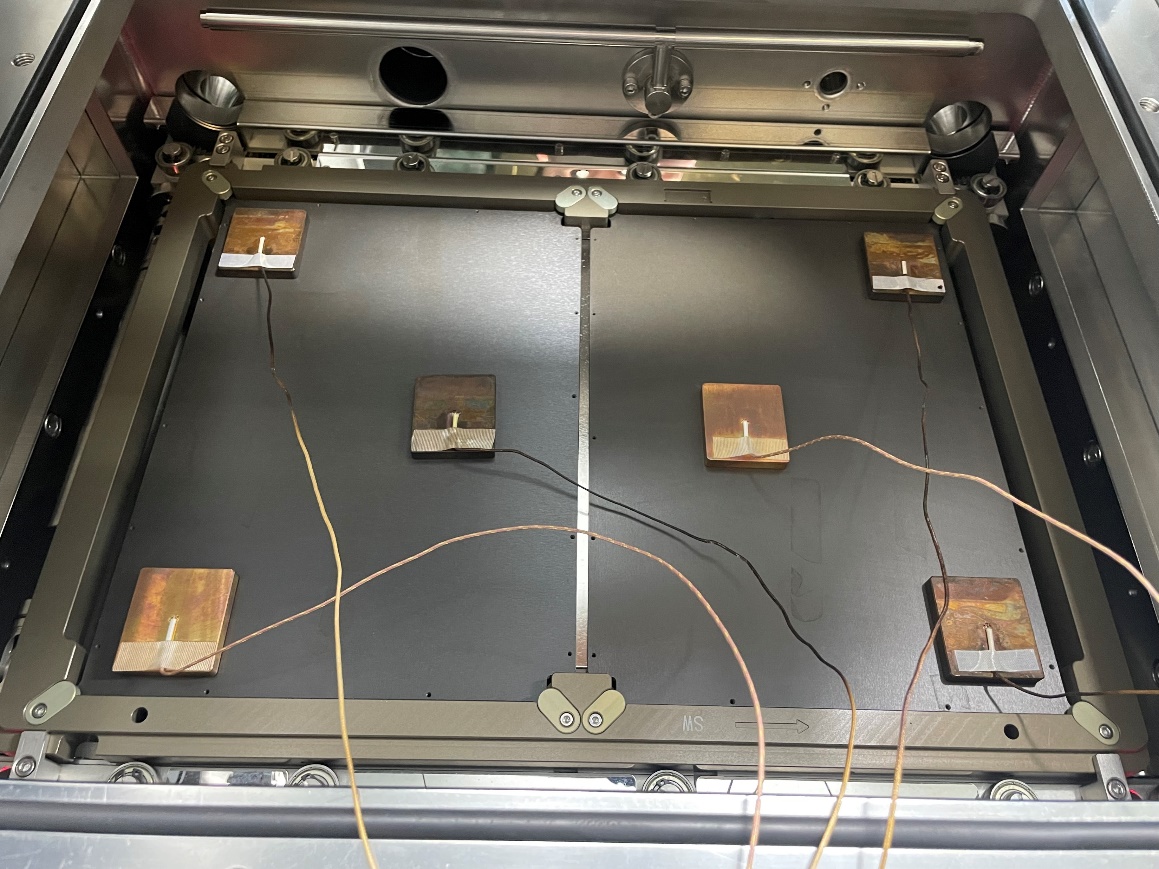

Однородность температуры испытательной платформы (шесть точек), медный блок для измерения температуры, распределенный в разных положениях платформы. Результат испытания: Однородность температуры поддона в шести положениях <4 °. Стандарт доставки:
|
После пайки: доля одиночных пустот < 1%, доля полных пустот < 2% (используйте наши системы вакуумной пайки)
Сравнение вакуумных печей для оплавления
| Тип | КД-В300 | КД-В400 |
| Зоны нагрева | Спереди — зона предварительного нагрева, посередине — зона оплавления, сзади — зоны охлаждения. | Спереди две зоны предварительного нагрева, посередине зона оплавления, сзади 4 камеры охлаждения. |
| Размер сварки | 350*400 мм | 350*400 мм |
| Власть | Макс: 28кВт Рабочая мощность: 8-10 кВт | Макс: 35кВт Рабочая мощность: 12-15кВт |
|
Часто задаваемые вопросы 1. Что такое пайка оплавлением? Пайка оплавлением предполагает нанесение паяльной пасты на контактные площадки печатной платы. Это также включает в себя размещение на нем электрических компонентов и расплавление паяльной пасты для соединения компонентов.Одно из основных отличий пайки оплавлением от традиционной пайки заключается в том, что для расплавления припоя используется нагретый воздух, а не паяльник.В печи оплавления с инфракрасной лампой вся сборка нагревается, расплавляя припой и соединяя электрические компоненты.Кроме того, вы можете регулировать температуру инфракрасной лампы, чтобы предотвратить повреждение платы тепловым ударом.Используя метод пайки оплавлением, можно предотвратить тепловой удар. Легко ослабляет и ломает соединения. Легко ломается. 2. Каковы преимущества машин для пайки оплавлением HVT China? По сравнению с VADU 400XL компании Pink, KD-V400 представляет собой китайскую печь оплавления азотом для массового производства, которая была модернизирована и оптимизирована.
|
