В чем разница между технологией поверхностного крепления и через отверстие？

автор: Shirley Xie

2025-06-18

Сборка печатной платы (PCB) является основой современной электроники, и два основных метода доминируют в этом ландшафте: технология поверхностного крепления против отверстия. Эти две технологии представляют собой отдельные подходы к размещению и пайке компонентов на печатной плате, каждая из которых имеет свои преимущества, ограничения и области наилучшего использования. Понимание этих различий важно для инженеров электроники, производителей и тех, кто участвует в упаковке полупроводниковых устройств.

Понимание технологии сквозного (THT)

Определение и процесс

Технология сквозной дыры включает в себя вставку электронных компонентов с проводами в просверленные отверстия на печатной плате. Ведущие припаяны на противоположной стороне доски, обеспечивая прочное механическое соединение.

Приложения

Электроника
Военное оборудование
Аэрокосмическая и автомобильная электроника
Большие компоненты, такие как трансформаторы и конденсаторы

Преимущества

Высокая механическая прочность
Долговечный при стрессе и вибрации
Идеально подходит для прототипирования и тестирования

Ограничения

Процесс более медленного производства
Требует бурения, что увеличивает производственные затраты
Более крупные требования к пространству платы

Что такое технология поверхностного крепления (SMT)?

Определение и процесс

Технология поверхностного крепления устраняет необходимость бурения отверстия. Компоненты монтируются непосредственно на поверхность печатной платы, используя припоя пая и процессы пайки.

Приложения

Потребительская электроника
Компьютеры и мобильные устройства
Светодиодные системы освещения
Коммуникационное оборудование

Преимущества

Более быстрое производство с автоматическими машинами
Поддерживает высокую плотность компонентов
Уменьшает размер и вес платы
Более низкая стоимость материала и рабочей силы

Ограничения

Не подходит для высокого механического напряжения
Ремонт и ручная обработка может быть трудным
Может потребовать специализированных систем паяль

Технология поверхностного крепления против отверстия: ключевые различия

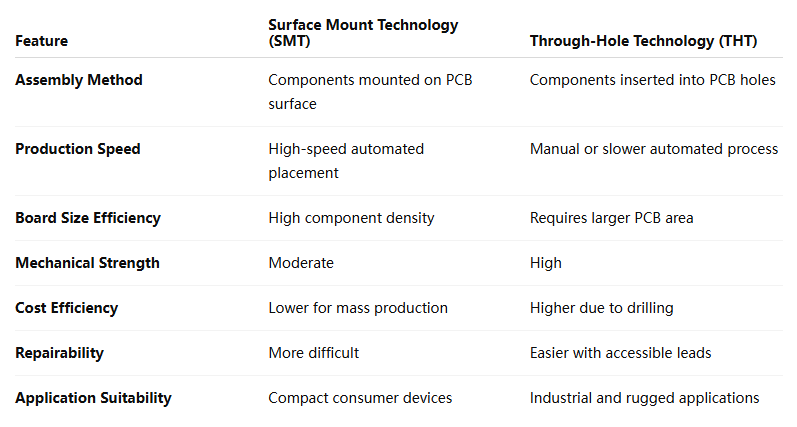

Сравнение технологии поверхностного крепления с отверстием помогает определить соответствующий метод сборки для различных электронных применений.

Роль вакуумной пайки в SMT и THT

Благодаря растущему спросу на миниатюризацию и производительность, передовые методы пайки, такие как паяль вакуумного рефта, имеют решающее значение для обеспечения качества и надежности, особенно для компонентов SMT.

Вакуумная паяльная система KD-V200HVT

KD-V200HVT представляет собой специализированную вакуумную печь, предназначенную для устранения пустот во время процесса пайки. Эта система повышает надежность приповного соединения, что имеет решающее значение в сборочных сборах SMT, где требуется постоянная термическая и электрическая производительность.

Муравьиная кислотная вакуумная печь

Использование муравьиной кислоты в качестве восстановительного агента улучшает смачивание и удаляет окисление, что особенно эффективно в процессах SMT. Он повышает качество пайки компонентов тонкого шага, часто используемых в высокоскоростных устройствах связи и вычислительных устройствах.

Встроенные вакуумные паяльники

Производственные линии большого объема выигрывают от встроенных вакуумных пайков, предлагая автоматическое уменьшение потока, удаление пустоты и последовательные профили реф. Эти системы идеально подходят для мощности полупроводниковой упаковки и крупномасштабных средств для производства SMT.

Проектирование и производственные соображения

Тепловое управление

Компоненты, как правило, лучше управляют теплом из -за более прочных физических соединений, но устройства SMT полагаются на медные плоскости и VIAS для эффективного рассеивания тепла.

Целостность сигнала

В высокочастотных приложениях SMT предлагает более короткие сигнальные пути и меньшую индуктивность, что приносит пользу скорости и ясности сигнала-ключ для радиочастотных и цифровых конструкций.

Совместимость с автоматизацией

Технология поверхностного крепления гораздо более совместима с полной автоматизацией, от выбора и места до автоматизированной оптической проверки (AOI). Это часто требует ручных шагов.

Когда выбрать SMT через THT (и наоборот)

Используйте SMT, когда:

Вам нужны компактные, легкие макеты печатных плат высокой плотности
Скорость и стоимость являются приоритетами
Приложения требуют высокоскоростных данных и низкого EMI

Используйте, когда:

Механическая стабильность имеет решающее значение
Компоненты генерируют высокое тепло или напряжение
Прототипы или небольшие партии требуют легкой модификации

Также распространено комбинирование обеих технологий (известных как смешанная печатная плата), используя THT для разъемов и крупных компонентов, а также SMT для интегрированных цепей и пассивных элементов.

Промышленные тенденции и будущее

Эволюция электроники продолжает раздвигать границы. Миниатюризация, 5G, чипсы ИИ и умные носимые продукты требуют еще большей точности от процессов сборки печатных плат. Вакуумная паянка, безмочевые решения и интеллектуальное управление процессами больше не являются необязательными, но важны.

Такие компании, как Chengliankaida Technology Co., Ltd, тесно сотрудничающие с индустрией IGBT и ведущими научно -исследовательскими институтами, находятся на переднем крае разработки надежных, передовых решений для упаковки и пайки для энергетических устройств.

Заключение

Дискуссия о технологии поверхностного крепления против дыры не связана с тем, что лучше и больше о выборе правильного инструмента для этой работы. SMT предлагает скорость, размер и автоматизацию, в то время как THT обеспечивает прочность и стабильность. В сочетании с современными вакуумными технологиями, такими как вакуумная паяльная система KD-V200HVT, муравьиная кислотная вакуумная печь и встроенные вакуумные паяльные системы, производители могут достичь непревзойденного качества как в сборках SMT, так и в сборках SMT.
