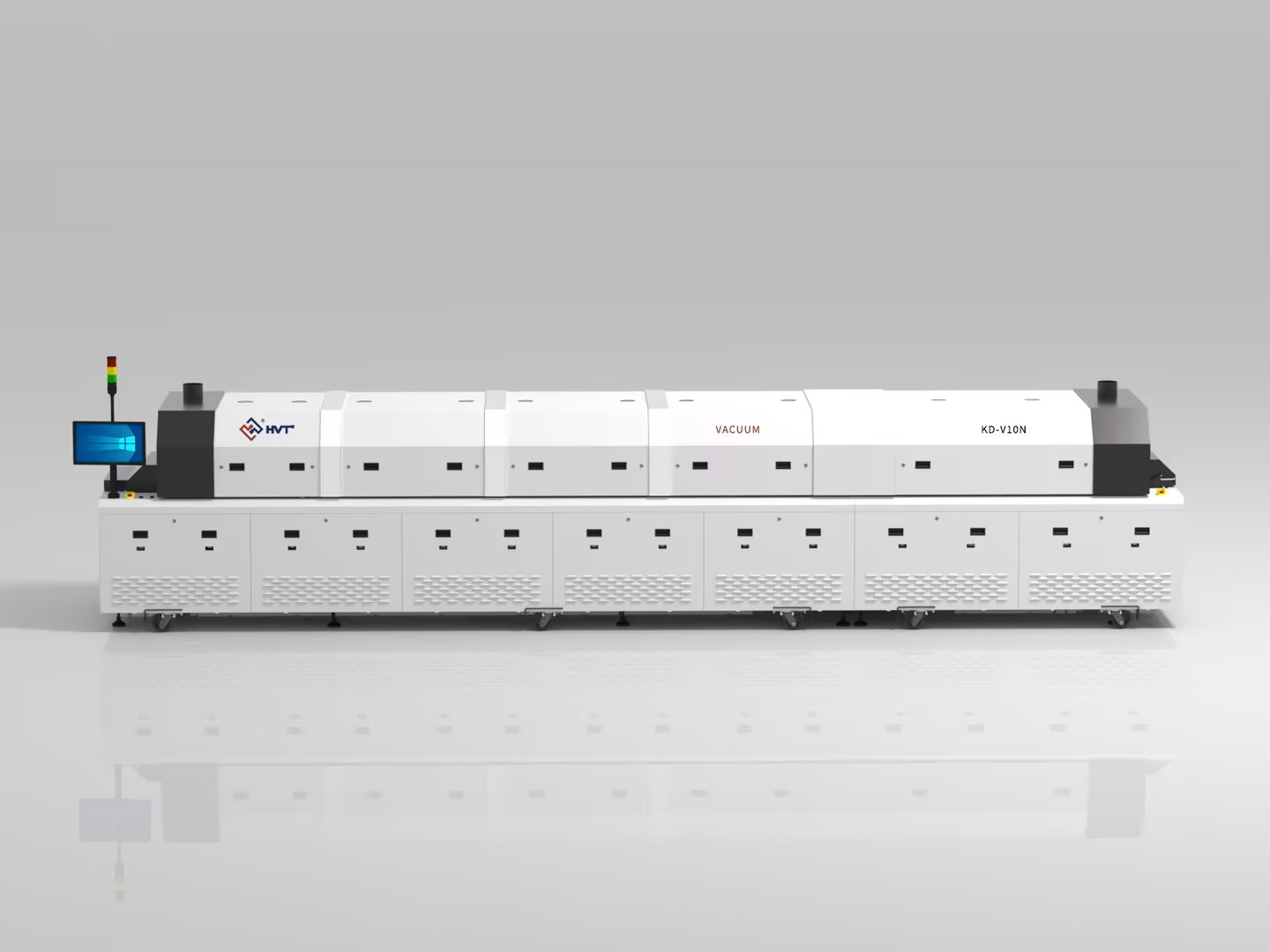

Горячий вакуумный рефтоу печь kd-v10n
KD-V10N
Печь с горячим воздухом KD-V10N, представляющая собой высокопроизводительное решение для лабораторных и промышленных применений, предлагая точный ребят из горячего воздуха, регулируемый контроль температуры и низкую пустоту пайки для печатных плат и полупроводниковых устройств.
количество
Технический процесс вакуумной печи с горячим воздухом KD-V10N II
Вакуумная печь Hot-AIR KD-V10N II, разработанная Chengliankaida Technology Co., Ltd., представляет собой передовое решение для высоких процессов пайки. В качестве духовки с горячим воздухом для лабораторных и промышленных применений KD-V10N II особенно подходит для использования в пайке горячих воздушных приборов печатных плат, DCB и полупроводниковых энергопотреблений. В духовке с горячим воздухом, используемой в лабораторных условиях, контроль температуры и однородность пайки имеют решающее значение. KD-V10N II предпринимает эти требования с регулируемыми параметрами для давления вакуума, времени удержания и продолжительности насоса, обеспечивая точное управление процессом на каждом этапе.
Производившийся для производительности, эта передовая печь горячего воздуха в лабораторных средах предлагает стабильные переходы через отопление, вакуум и зоны охлаждения. С мощным вакуумным насосом и настраиваемой эффективностью охлаждения (0,5–6 ° C/с), он обеспечивает точный контроль над температурой для операций с горячим воздухом, что дает конечные температуры продукта до ≤50 ° C. Дополнительные системы с несколькими треками значительно увеличивают производственные мощности, что делает их идеальными как для исследований и разработок, так и для производства объема.
Chengliankaida, высокотехнологичное предприятие, основанное в 2007 году и базирующееся в Пекине, продолжает возглавлять отрасль с инновациями в вакуумной сварке и полупроводниковой упаковке. Компания сотрудничает с альянсами и университетами IGBT с новыми технологиями, с более чем 25 патентами, предоставленными или рассмотренными.
- Может удалить 99% пустот и оптимизировать качество припоя суставов.
- Многоцелевая система доступна в качестве возможности для увеличения производственных мощностей.
- Стабильное дорожное соединение между отоплением, вакуумом и охлаждением, чтобы избежать проблем с поддоном.
- Оснащен эффективным вакуумным насосом.
- Подходит для печатной платы, DCB, оболочки и большой площади заземления и охлаждения, с горячими большими инструментами или приспособлением.

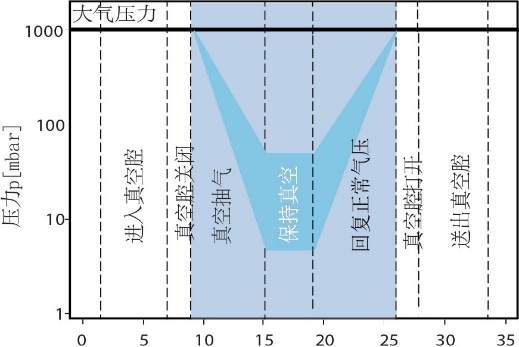

- Регулируемые параметры: время накачки, время удержания вакуума, раздувание до нормального времени давления, вакуумное давление.
- Охлаждение эффективность: охлаждение ставка 0,5-6 ° С/с, может быть настроен согласно к клиент продукт характеристики охлаждение длина и охлаждение область, может делать продукт температура ≤50 ° C.
Технические параметры печи горячего воздуха KD-V10N II для лаборатории

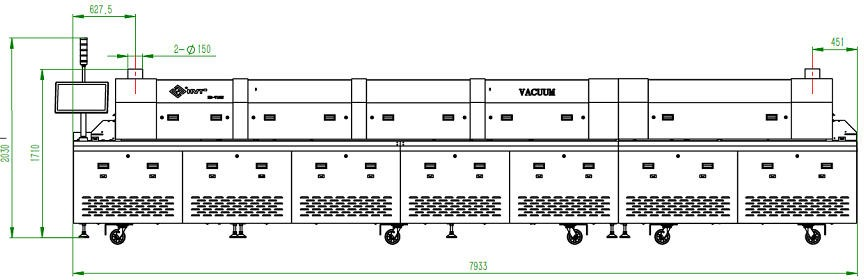

Размер оборудования | L7935*W1610*H1710 |
Эффективный размер продукта пайки в вакуумной камере | ≤L450*W500 мм |
Эффективный размер продукта пайки в зонах не-вакуймы | ≤L600XW515 мм |
Обогрев | Вверх +вниз |
Масса | Около 2500 кг |
Qty из предварительных нагрева/пайки/вакуумных зон | 3/3/1 |
Qty of охлаждающих зон | ≤3 |
Температурный мониторинг | Используйте Thermocouple K-типа |
Количество зон нагрева | ≤10 |
Длина зоны нагрева | ≤4000 мм |
Длина зоны охлаждения | ≤1200 мм |
Скорость охлаждения | ＜3 ℃/сек |
Нагревать обмен тип | 100%горячий-воздух конвекция |
Диапазон рабочей температуры | ≤ 350 ° C. |
Точность контроля температуры | ± 1 ℃ |
Время запуска | ≤30 мин |
Вакуумная степень | ≤1 мбар |
Цепный конвейер транспорт | Импортная цепь (спецификация 05B), автоматическая система смазки цепи, PINO≥5 мм |
Скорость цепного конвейера | 250～1500 мм/мин |
Отслеживать регулируемая ширина/точность управления шириной | Регулируемая ширина 60 ~ 515 мм; Точность управления ≤1 мм |
Горизонтальная температурная однородность дорожки | ± 2 ℃ |
Направление корма | Левый, справа |
Высота пайки | ＜60 мм |
Высота продукта пайки (вверх /внизу) | Вверх＜30 мм, внизу＜30 мм |
Загрузка веса дорожки | ≤5 кг/м |
Скорость подъема вакуумной камеры | 3,3 ~ 50 мм/с |
Охлаждающий тип | Чиллер |
Количество и диаметр выхлопной трубы | 3*Ø150 мм |
Температура выхлопной трубы | <60 ℃<60 ℃ |
Операционное программное обеспечение | Независимое развитие, 23-дюймовый сенсорный экран |
Программное обеспечение для эксплуатации оборудования/интерфейс связи | Китайский/английский, SMEMA, RS485 Интерфейс |
Непрерывный рабочий шум оборудования | << 70 дБ |
Записать и прочитать данные производства | Поддержка MES и SECSII/GEM, TCP/IP, MODBUS/RTU |
Размер подключения азота/Требуемое давление | Внешний диаметр интерфейса 16 мм воздушная труба; Давление 6 ~ 8 кг |
Расположение точки мониторинга кислорода/Настройка кислорода анализатора кислорода | Точка мониторинга отбора проб находится в области высокой температуры; Оснащен анализатором мониторинга кислорода в реальном времени |
Эксплуатационная мощность | 54 кВт |
Полностью власть | 110 кВт |
Применение печи KD-V10N II промышленного горячего воздуха
Преимущества печи с горячим воздухом KD-V10N II в лабораторных приложениях
- Разработанная и изготовленная в строгом соответствии с передовыми европейскими и американскими стандартами оборудования, эта печь с горячим воздухом, используемая в лабораторной среде, включает в себя полные права на интеллектуальную собственность Китая. Это может эффективно снизить до 99% пустот припоя, обеспечивая высококачественные результаты для процессов отбоя горячего воздуха.
- Система принимает тихой, без вибрации передачи цепи. Доступны варианты с одним треком и двойным треком, поддерживая тяжелые нагрузки до 5 кг и дополнительные тяжелые нагрузки до 12 кг. Обнаружение падения в реальном времени повышает безопасность и стабильность процесса в печи с горячим воздухом для лабораторных операций.
- Он обеспечивает стабильный объем горячего воздуха с регулируемой частотой вентилятора через частотный инвертор. Запечатанный мотор вентилятора без технического обслуживания обеспечивает долгосрочную надежность-гарантированную в течение 3 лет, что делает его идеальным для духовки с горячим воздухом в лабораторных условиях, требующих непрерывной производительности.
- С скоростью охлаждения в диапазоне от 0,5 до 6 ° C/с оборудование может достичь температуры на выходе для процессов горячего воздуха в виде ≤50 ° C, защищая чувствительные компоненты и улучшая тепловое управление.
- Система промышленного управления включает в себя компьютер, способный хранить 1–2 года данных пайки, рецептов производства, параметров в режиме реального времени и журналов тревоги-поддерживает цифровую прослеживаемость и управление качеством в лабораторных и производственных условиях.
- При поддержке внутренней технической команды высшего уровня и комплексной системой обслуживания после продажи пользователи получают пользу от непрерывной печи с горячим воздухом в оптимизации лабораторных процессов и технической поддержке.
- Предназначенная для эффективности, духовка имеет низкие эксплуатационные расходы, минимальное потребление энергии и азота, а также снижение использования запасных и износовых деталей-доступных для лабораторий и производственных линий, ищущих устойчивые и экономически эффективные решения для оттенок горячего воздуха.
