Что такое оплавание паровой фазы
2024-04-25
Одной из основных проблем, возникающих при пайке компонентов на печатной плате (PCB), является достижение равномерного распределения тепла. Поскольку компоненты разного размера разбросаны по доске, обеспечение постоянного нагрева для эффективного соединения и затвердевания компонентов может оказаться непростой задачей.
Чтобы обеспечить целостность платы и ее компонентов, а также гарантировать надлежащую адгезию между ними, компании-производители все чаще применяют технологию оплавления в паровой фазе. Этот специализированный метод нагрева обеспечивает улучшенный контроль, позволяя операторам регулировать температуру в печи оплавления в паровой фазе. Эти печи позволяют одновременно паять несколько партий печатных плат, что приводит к повышению эффективности и множеству других преимуществ.
Чтобы обеспечить целостность платы и ее компонентов, а также гарантировать надлежащую адгезию между ними, компании-производители все чаще применяют технологию оплавления в паровой фазе. Этот специализированный метод нагрева обеспечивает улучшенный контроль, позволяя операторам регулировать температуру в печи оплавления в паровой фазе. Эти печи позволяют одновременно паять несколько партий печатных плат, что приводит к повышению эффективности и множеству других преимуществ.
Определение оплавления в паровой фазе
Оплавление в паровой фазе, также называемое конденсационной пайкой, представляет собой метод пайки, в котором для приклеивания компонентов к печатной плате используются пары инертной жидкости. Этот процесс облегчается с помощью специального устройства, известного как печь оплавления в паровой фазе.

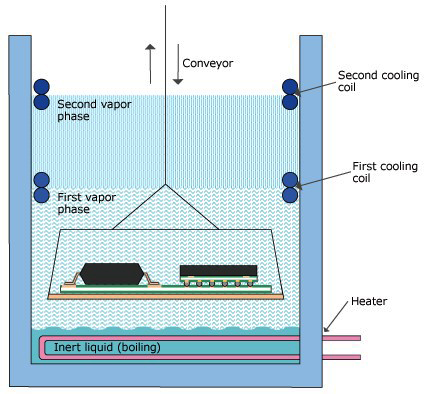

Во время оплавления в паровой фазе инертная жидкость, обычно фторированная жидкость на основе перфторполиэфира (PFPE), нагревается в печи до температур в диапазоне от 230 до 240 градусов Цельсия с помощью нагревательных элементов. Когда жидкость достигает точки кипения, она испаряется, наполняя духовку густым паром.
Печатная плата вместе со своими компонентами помещается на поднос и вставляется в духовку. Пар конденсируется вокруг печатной платы, выделяя тепло, которое плавит паяльную пасту и сплавляет компоненты вместе. Одновременно пар вытесняет кислород из камеры, обеспечивая равномерное распределение тепла по доске.
После того как паяльная паста расплавится, печатную плату необходимо охладить, чтобы паста затвердела. В этом процессе помогают охлаждающие элементы внутри духовки. Затем лоток вынимают из печи, позволяя паяльной пасте затвердеть, тем самым завершая процесс оплавления в паровой фазе.
Во время оплавления в паровой фазе инертная жидкость, обычно фторированная жидкость на основе перфторполиэфира (PFPE), нагревается в печи до температур в диапазоне от 230 до 240 градусов Цельсия с помощью нагревательных элементов. Когда жидкость достигает точки кипения, она испаряется, наполняя духовку густым паром.
Печатная плата вместе со своими компонентами помещается на поднос и вставляется в духовку. Пар конденсируется вокруг печатной платы, выделяя тепло, которое плавит паяльную пасту и сплавляет компоненты вместе. Одновременно пар вытесняет кислород из камеры, обеспечивая равномерное распределение тепла по доске.
После того как паяльная паста расплавится, печатную плату необходимо охладить, чтобы паста затвердела. В этом процессе помогают охлаждающие элементы внутри духовки. Затем лоток вынимают из печи, позволяя паяльной пасте затвердеть, тем самым завершая процесс оплавления в паровой фазе.
Преимущества пайки оплавлением в паровой фазе
Использование оплавления в паровой фазе в технологии поверхностного монтажа дает многочисленные преимущества:
- Возможности более высоких температур:В отличие от конвекционных печей, в которых используется горячий воздух, в печах оплавления в паровой фазе используется газ, который позволяет достигать более высоких температур.
- Предотвращает перегрев:Несмотря на повышенные температуры внутри печи, оплавление в паровой фазе гарантирует, что печатная плата и ее компоненты остаются защищенными от перегрева.
- Сохраняет целостность:Термические свойства пара обеспечивают целостность как печатной платы, так и ее компонентов, предотвращая деформацию или повреждение во время процесса пайки.
- Совместимость с бессвинцовыми паяльными пастами:Оплавление в паровой фазе позволяет использовать паяльные пасты, не содержащие свинца, сводя к минимуму риск повреждения печатной платы при более высоких уровнях нагрева.
- Равномерное распределение тепла:Отсутствие затенения между крупными и мелкими компонентами обеспечивает равномерное распределение тепла по всей плате, способствуя одновременному прилеганию компонентов независимо от их размера.
- Улучшенное смачивание:Бескислородные условия внутри печи способствуют превосходному смачиванию печатной платы, улучшая качество пайки.
- Контроль температуры:Инженеры сохраняют точный контроль над температурой внутри духовки, позволяя при необходимости вносить изменения в соответствии с конкретными требованиями.
- Некоррозионный:Использование ПФПЭ в качестве паровой среды исключает риск коррозии материалов плиты, дополнительно сохраняя целостность плиты.
В чем разница между оплаванием в паровой фазе и оплаванием при конвекции?
Основное различие между парофазным оплавлением и конвекционным оплавлением заключается в методе теплопередачи, используемом в процессе пайки.
При оплавании в паровой фазе инертная жидкость нагревается до точки кипения, создавая облако пара с точно контролируемой температурой выше точки плавления припоя. Компоненты, подлежащие пайке, подвергаются воздействию этого пара, в результате чего паяные соединения достигают желаемой температуры и оплавляются. Этот метод предлагает такие преимущества, как равномерный нагрев, снижение риска перегрева компонентов и точный контроль температуры.
С другой стороны, конвекционное оплавление основано на циркуляции горячего воздуха для передачи тепла паяльной пасте и компонентам на печатной плате. Конвекционная печь оплавления обдувает печатную плату горячим воздухом, нагревая компоненты и паяльную пасту до температуры оплавления. Хотя конвекционное оплавание широко используется и обеспечивает универсальность, оно может привести к неравномерному нагреву, особенно при сложной компоновке печатных плат или компонентах разных размеров.
Таким образом, при оплавании в паровой фазе используется пар для равномерной передачи тепла, тогда как при конвекционном оплавании используется циркуляция горячего воздуха. Каждый метод имеет свои преимущества и особенности, и выбор между ними зависит от таких факторов, как конкретные требования к месту пайки и желаемые результаты пайки.
При оплавании в паровой фазе инертная жидкость нагревается до точки кипения, создавая облако пара с точно контролируемой температурой выше точки плавления припоя. Компоненты, подлежащие пайке, подвергаются воздействию этого пара, в результате чего паяные соединения достигают желаемой температуры и оплавляются. Этот метод предлагает такие преимущества, как равномерный нагрев, снижение риска перегрева компонентов и точный контроль температуры.
С другой стороны, конвекционное оплавление основано на циркуляции горячего воздуха для передачи тепла паяльной пасте и компонентам на печатной плате. Конвекционная печь оплавления обдувает печатную плату горячим воздухом, нагревая компоненты и паяльную пасту до температуры оплавления. Хотя конвекционное оплавание широко используется и обеспечивает универсальность, оно может привести к неравномерному нагреву, особенно при сложной компоновке печатных плат или компонентах разных размеров.
Таким образом, при оплавании в паровой фазе используется пар для равномерной передачи тепла, тогда как при конвекционном оплавании используется циркуляция горячего воздуха. Каждый метод имеет свои преимущества и особенности, и выбор между ними зависит от таких факторов, как конкретные требования к месту пайки и желаемые результаты пайки.
Конвекционная печь оплавления
Конвекционные печи оплавления оснащены несколькими зонами нагрева, часто до 12, а также охлаждающим элементом. Каждая зона обычно имеет собственный регулятор температуры, позволяющий точно регулировать распределение тепла. В процессе сборки по технологии поверхностного монтажа (SMT) заполненная печатная плата (PCB) транспортируется в печь, подвергая ее контролируемому температурно-временному профилю.
Конвекционные печи оплавления, интегрированные в линии по производству печатных плат, обеспечивают бесперебойную работу без необходимости дополнительной обработки. Однако для отдельных продуктов требуются индивидуальные профили оплавления, а команда инженеров должна разработать эти профили до начала производства.
Несмотря на свою эффективность, конвекционные печи оплавления занимают значительную площадь, занимая значительную площадь на производственных объектах. Кроме того, проблемы могут возникнуть при оплавлении густонаселенных печатных плат, поскольку поддержание точного контроля температуры на уровне отдельных компонентов становится затруднительным в пределах печи конвекционного оплавления.
Конвекционные печи оплавления, интегрированные в линии по производству печатных плат, обеспечивают бесперебойную работу без необходимости дополнительной обработки. Однако для отдельных продуктов требуются индивидуальные профили оплавления, а команда инженеров должна разработать эти профили до начала производства.
Несмотря на свою эффективность, конвекционные печи оплавления занимают значительную площадь, занимая значительную площадь на производственных объектах. Кроме того, проблемы могут возникнуть при оплавлении густонаселенных печатных плат, поскольку поддержание точного контроля температуры на уровне отдельных компонентов становится затруднительным в пределах печи конвекционного оплавления.
Печь для оплавления в паровой фазе
В отличие от конвекционных печей, печи оплавления в паровой фазе используют для пайки конденсацию или паровую фазу, образующуюся при кипении перфторполиэфира, инертного теплоносителя. В отличие от конвекционных печей оплавления, печи оплавления в паровой фазе занимают меньшую площадь, поскольку сборки печатных плат перемещаются вертикально, а не вбок.
Слой пара эффективно передает тепло печатной плате и ее компонентам, обеспечивая высокую скорость теплопередачи, оптимальное смачивание и снижение энергопотребления. Этот процесс сводит к минимуму разницу температур между компонентами с различной тепловой массой, что делает его идеальным для густонаселенных печатных плат.
Физические температурные ограничения, присущие парофазным печам, предотвращают перегрев любой детали во время пайки. Слой паров тяжелее воздуха окутывает паяемые детали нейтральной атмосферой, сохраняя их целостность. Например, если инертная жидкость кипит при 230°С, то слой пара над ней сохраняет температуру 230°С, а температура окружающего воздуха достигает лишь 50-80°С.
Современные теплоносители, используемые в печах оплавления в паровой фазе, такие как перфторполиэфир, не содержат вредных ингредиентов, таких как ХФУ, что упрощает транспортировку и хранение. Эти жидкости обладают превосходной химической и термической стойкостью, высокими электроизоляционными свойствами, нетоксичностью, низкой вязкостью, отсутствием температуры вспышки и возгорания.
Слой пара эффективно передает тепло печатной плате и ее компонентам, обеспечивая высокую скорость теплопередачи, оптимальное смачивание и снижение энергопотребления. Этот процесс сводит к минимуму разницу температур между компонентами с различной тепловой массой, что делает его идеальным для густонаселенных печатных плат.
Физические температурные ограничения, присущие парофазным печам, предотвращают перегрев любой детали во время пайки. Слой паров тяжелее воздуха окутывает паяемые детали нейтральной атмосферой, сохраняя их целостность. Например, если инертная жидкость кипит при 230°С, то слой пара над ней сохраняет температуру 230°С, а температура окружающего воздуха достигает лишь 50-80°С.
Современные теплоносители, используемые в печах оплавления в паровой фазе, такие как перфторполиэфир, не содержат вредных ингредиентов, таких как ХФУ, что упрощает транспортировку и хранение. Эти жидкости обладают превосходной химической и термической стойкостью, высокими электроизоляционными свойствами, нетоксичностью, низкой вязкостью, отсутствием температуры вспышки и возгорания.
