Типы паяльных машин

В этой статье мы углубимся в различные типы паяльных аппаратов и их функциональные возможности. Кроме того, мы предоставим дополнительную информацию о том, что такое паяльные машины и как они работают, что облегчит вам выбор подходящего оборудования для ваших нужд пайки.

Паяльная машина — это специализированный инструмент, используемый в процессах сборки и ремонта электроники. Он предназначен для соединения электронных компонентов путем плавления припоя, металлического сплава с низкой температурой плавления, и создания прочной электрической и механической связи между ними. Паяльные машины бывают различных типов и конфигураций: от простых ручных паяльников до современных автоматизированных паяльных систем, используемых в производственных условиях.

По своей сути паяльный аппарат обычно состоит из нагревательного элемента, наконечника или сопла для подачи тепла к паяному соединению и механизма управления для регулирования температуры и других параметров. Нагревательный элемент может работать от электричества, газа или индукции, в зависимости от типа паяльного аппарата.

Паяльные машины широко используются в различных отраслях промышленности, включая производство электроники, автомобилестроение, авиакосмическую промышленность и телекоммуникации. Они играют решающую роль в сборке печатных плат (PCB), пайке компонентов для поверхностного монтажа, сращивании проводов и ремонте электронных устройств.

Паяльные машины бывают различных типов, каждый из которых предназначен для конкретных применений и требований при сборке и ремонте электроники. Вот некоторые распространенные типы паяльных машин:

1. Паяльник

Ручные паяльники — один из самых простых и широко используемых типов паяльных аппаратов.

Они состоят из нагретого металлического наконечника, соединенного с ручкой и питающегося от электричества.
Паяльники универсальны и подходят для широкого круга паяльных задач: от простого ремонта до сложной сборки печатных плат.

2. Паяльная станция

Паяльная станция — это более совершенная версия паяльника, обычно оснащенная контролем температуры и дополнительными функциями, такими как сменные наконечники и цифровые дисплеи.

Паяльные станции обеспечивают повышенную точность и постоянство регулирования температуры, что делает их идеальными для профессиональной и крупносерийной пайки.

3. Паяльная станция горячего воздуха

Паяльные станции горячего воздуха используют поток нагретого воздуха для плавления припоя и удаления или замены компонентов поверхностного монтажа на печатных платах.

Они обычно используются для таких задач, как распайка и оплавление компонентов поверхностного монтажа, таких как интегральные схемы (ИС), резисторы и конденсаторы.

4. Паяльный робот

Паяльные роботы, также известные как автоматизированные паяльные системы, представляют собой программируемые машины, оснащенные роботизированными руками и паяльными головками.

Эти машины используются в крупносерийных производствах для автоматизации процесса пайки, повышения эффективности и стабильности при одновременном снижении затрат на рабочую силу.

.Волновая паяльная машина

Машины для пайки волной используются в крупномасштабном производстве электроники для пайки сквозных компонентов на печатных платах (PCB).

В этих машинах используется конвейерная система для перемещения печатных плат по волне расплавленного припоя, обеспечивая эффективную и равномерную пайку компонентов.

6.Паяльная печь для оплавления

Печи для пайки оплавлением используются в процессах сборки по технологии поверхностного монтажа (SMT) для пайки компонентов поверхностного монтажа на печатные платы.

В этих печах используются контролируемые циклы нагрева и охлаждения для плавления паяльной пасты и создания надежных паяных соединений между компонентами и контактными площадками печатной платы.

7. Ультразвуковая паяльная машина

Ультразвуковые паяльные машины используют высокочастотные вибрации для создания тепла трения в паяном соединении, что позволяет быстро паять небольшие компоненты и деликатные материалы.
Эти машины часто используются для точной пайки в таких отраслях, как микроэлектроника и производство медицинского оборудования.



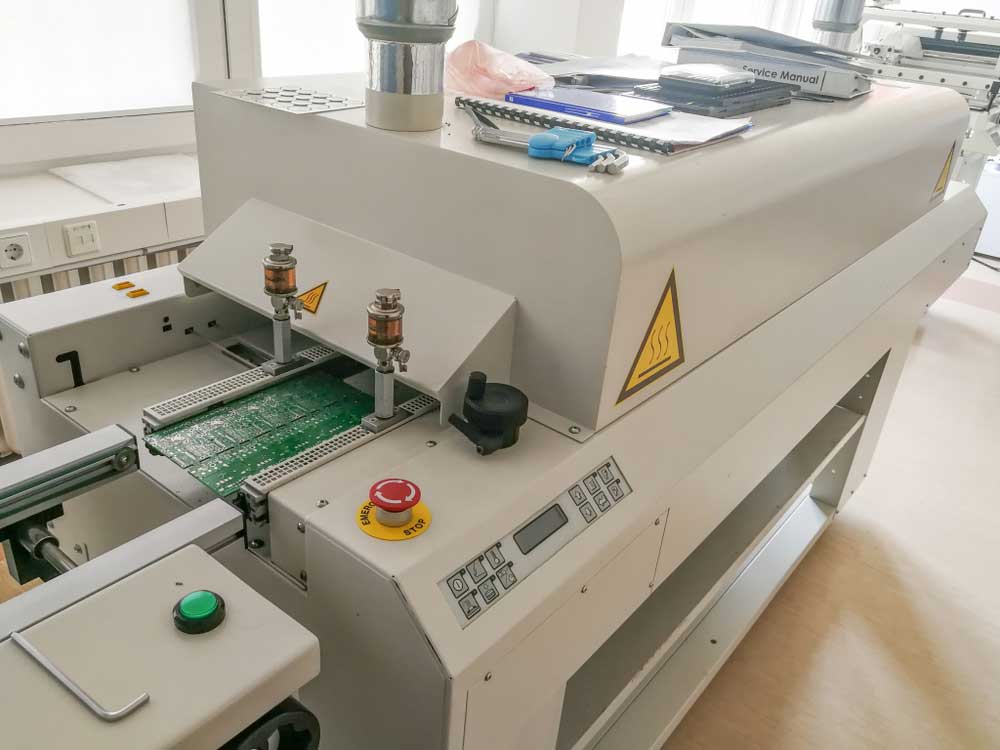

Многие производители печатных плат используют волновую пайку для крупномасштабной сборки печатных плат, поскольку она позволяет быстро паять платы как с выводами, так и с компонентами для устройств поверхностного монтажа (SMD). Однако для эффективного выполнения этого метода требуется специальное оборудование.

Введите машину для пайки волной. Это оборудование оснащено нагретой емкостью с припоем, который остается в расплавленном состоянии и всегда готов к использованию. В резервуаре для припоя поддерживается оптимальная температура, чтобы припой оставался расплавленным и подготовленным к процессу пайки.

Но как работает эта машина? Внутри резервуара генерируется волна припоя, обеспечивающая производителям постоянный поток припоя для нанесения на печатные платы. Когда платы проходят через машину для пайки волной, с волной припоя контактирует только их нижняя сторона.

Однако этот процесс требует пристального внимания, особенно при регулировке высоты волны припоя. Он должен быть точно откалиброван, чтобы предотвратить перелив припоя, который может привести к попаданию нежелательного припоя на участки платы, не требующие пайки.

Кроме того, для фиксации печатных плат на конвейере во время пайки используются металлические пальцы. Эти пальцы, обычно изготовленные из титана, рассчитаны на то, чтобы выдерживать высокие температуры, создаваемые паяльной машиной, гарантируя, что платы останутся на месте на протяжении всего процесса сборки.

Подготовка

Чтобы подготовиться к пайке волной, необходимо выполнить несколько ключевых шагов, чтобы обеспечить оптимальные результаты. Вот описание процесса:

1. Нанесите слой сопротивления припою:

Перед пайкой волновой пайкой нанесите на плату слой резиста. Этот слой, напоминающий лак, предотвращает прилипание припоя к поверхности. Оставьте открытыми только те области, где желательно обнажение припоя.

2. Обеспечьте достаточное расстояние:

Убедитесь, что между контактными площадками на плате имеется достаточное расстояние. Недостаточное расстояние может привести к образованию перемычек, что нарушит целостность паяных соединений.

3. Очистите места пайки:

Перед пайкой убедитесь, что паяемые участки чистые и не имеют следов окисления. Этого можно добиться, используя пену или распыляемый флюс для удаления любых загрязнений и обеспечения правильной адгезии припоя.

4. Разогрейте плату:

Прежде чем вставлять плату в машину для пайки волной, предварительно нагрейте ее, чтобы смягчить термические удары. Экстремальные перепады температур могут привести к повреждению или дефектам компонентов или схем.

5. Процесс пайки волной:

Как только плата будет должным образом подготовлена, пропустите ее через машину для пайки волной. Эта машина подвергает плату воздействию высоких температур, вызывая растекание припоя и образование паяных соединений на открытых участках.

Тщательно следуя этим шагам, вы сможете обеспечить успешный процесс пайки волной, что приведет к высококачественным паяным соединениям и надежной сборке печатной платы.



Машина для пайки оплавлением работает как печь, которая обычно используется в процессах сборки и производства печатных плат из-за ее широкого использования. Эти машины, различающиеся по размеру, обеспечивают возможность пайки как для мелкомасштабных, так и для крупномасштабных сборочных задач.

Меньшие версии машин для пайки оплавлением предназначены для небольших доработок и создания прототипов, но им не хватает возможностей пайки, как у более крупных моделей.

Пайка оплавлением основана на принципе нанесения паяльной пасты на нужные участки платы, размещения компонентов, а затем подвергания сборки контролируемому нагреву внутри туннеля.
Контролируемый нагрев внутри туннеля обеспечивает плавление припоя и фиксацию компонентов, не повреждая плату.

Машины для пайки оплавлением являются одним из наиболее надежных методов соединения компонентов SMD.

Первый шаг включает в себя нанесение паяльной пасты и установку компонентов на печатную плату. Крайне важно наносить припой только там, где это необходимо. Эту задачу можно упростить с помощью паяльной пасты и устройства для маскировки.

После нанесения пасты воспользуйтесь устройством захвата и размещения для точного позиционирования компонента на плате. Поверхностное натяжение пасты обеспечивает прочную адгезию. Затем плату пропускают через машину для пайки оплавлением.

Постепенно повышайте температуру платы до назначенного уровня. Быстрый нагрев может привести к неравномерному распределению, а слишком медленный нагрев может не достичь необходимой температуры. Рекомендуемая скорость повышения температуры составляет 2–3 градуса в секунду.

По достижении целевой температуры процесс переходит в стадию термической выдержки, чтобы обеспечить равномерное распределение температуры. Процесс оплавления начинается, когда плата достигает максимальной температуры, что облегчает плавление припоя и образование соединений.

Наконец, плата подвергается охлаждению в диапазоне температур от 30 до 100 градусов Цельсия.
