Кривая температуры оплавления припоя SMT

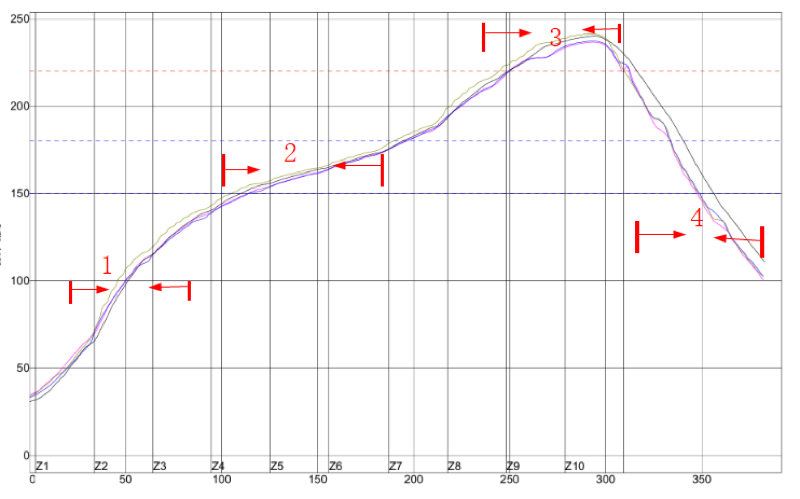

Зона предварительного нагрева служит для испарения легкоплавкого растворителя, присутствующего в паяльной пасте. Ключевые компоненты флюса в паяльной пасте включают смолу, активный агент, усилитель вязкости и растворитель. Растворитель в первую очередь действует как носитель смолы, а также обеспечивает достаточное время хранения паяльной пасты. Крайне важно, чтобы в зоне предварительного нагрева испарился растворитель, при этом тщательно контролируя повышение температуры. Чрезмерный нагрев может вызвать термическую нагрузку на компоненты, что может привести к их повреждению или снижению производительности/срока службы. Кроме того, слишком быстрый нагрев может привести к разрушению паяльной пасты, что может привести к короткому замыканию, что особенно заметно в паяльных пастах с высоким содержанием флюса.

Зона постоянной температуры в первую очередь определяется спецификациями, предоставленными поставщиком паяльной пасты, и теплоемкостью печатной платы. Этот этап служит двум ключевым целям.

Во-первых, его целью является установление одинаковой температуры по всей печатной плате. Это помогает свести к минимуму термическое напряжение во время оплавления и уменьшить дефекты пайки, такие как подъем компонентов, особенно при крупносерийном производстве. Кроме того, на этом этапе инициируется активная реакция флюса внутри паяльной пасты, что повышает смачиваемость и поверхностную энергию поверхности пайки. Это обеспечивает эффективное смачивание расплавленного припоя на поверхности, что является критическим аспектом процесса пайки. Поэтому точный контроль времени и температуры выдержки необходим для обеспечения тщательной очистки поверхности пайки флюсом и предотвращения его полного расходования до достижения оплавления. Сохранение достаточного количества флюса во время оплавления крайне важно, поскольку он облегчает процесс смачивания припоя и предотвращает повторное окисление паяемой поверхности.

В высокотемпературной зоне происходят реакции полного плавления и смачивания, инициирующие образование слоя интерметаллического соединения. После достижения максимальной температуры (обычно выше 217°C) температура начинает снижаться и в конечном итоге падает ниже линии возврата, что приводит к затвердеванию припоя. Крайне важно тщательно регулировать этот этап, чтобы избежать термического удара компонентов из-за резких изменений температуры. Максимальная температура в зоне оплавления определяется температурным допуском чувствительных к температуре компонентов печатной платы. Время пребывания в зоне высоких температур должно быть сведено к минимуму, чтобы обеспечить адекватную пайку компонентов и не допустить чрезмерного утолщения слоя интерметаллического соединения. Как правило, оптимальная продолжительность пребывания в этой зоне составляет от 30 до 60 секунд. Длительное воздействие или чрезмерно высокие температуры могут поставить под угрозу долговременную надежность паяного соединения.

Значение зон охлаждения в общем процессе пайки оплавлением часто недооценивается. Эффективный процесс охлаждения имеет решающее значение для достижения желаемых результатов сварки. Высококачественные паяные соединения характеризуются ярким и гладким внешним видом. Однако ненадлежащее управление фазой охлаждения может привести к различным проблемам, включая подъем компонентов, потемнение паяных соединений, неровности поверхности паяных соединений и чрезмерное утолщение слоя интерметаллического соединения. Следовательно, для пайки оплавлением крайне важно иметь хорошо сбалансированную кривую охлаждения, которая не развивается ни слишком быстро, ни слишком медленно. Чрезмерное медленное охлаждение может привести к вышеупомянутым проблемам из-за недостаточного охлаждения, тогда как слишком быстрое охлаждение может подвергнуть компоненты тепловому удару. Поиск правильного баланса имеет решающее значение для оптимального качества паяного соединения.

Полное понимание температурной кривой требует понимания ее составляющих элементов:

Температурный профиль:Траектория кривой, характеризующаяся скоростью нарастания, пиковыми температурами и временем выдержки, определяет кинетику пайки и конечную морфологию соединения.
Контроллер теплового профиля:Этот критически важный компонент регулирует скорость нагрева и охлаждения, обеспечивая соблюдение желаемой температурной кривой и сводя к минимуму отклонения в процессе.
Активация флюса:Температурная кривая активирует флюс внутри паяльной пасты, облегчая удаление оксидов и способствуя смачиванию припоя для прочного интерметаллического соединения.
Образование интерметаллических соединений:Высокотемпературная зона способствует образованию интерметаллидов, необходимых для повышения надежности и механической прочности паяного соединения.

Чтобы освоить температурную кривую оплавления припоя SMT, требуется точность, изящество и технологическое мастерство:

Оптимизированные параметры процесса:Точная настройка скорости изменения температуры, пиковых температур и времени выдержки в соответствии со спецификациями паяльной пасты и требованиями к компонентам необходима для обеспечения стабильного качества паяного соединения.
Управление температурным режимом:Эффективное термическое профилирование и механизмы теплопередачи предотвращают температурные градиенты, перегрев компонентов и дефекты пайки, обеспечивая равномерный нагрев по всей сборке.
Мониторинг в реальном времени:Непрерывный мониторинг температурных профилей и характеристик паяных соединений позволяет оперативно вносить коррективы, предотвращать потенциальные дефекты и оптимизировать эффективность процесса.
Инновационные технологии:Использование передового оборудования для оплавления, такого как инфракрасные и парофазные системы, улучшает контроль температуры и стабильность процесса, поднимая точность пайки на новую высоту.

В области сборки поверхностного монтажа температурная кривая оплавления припоя служит одновременно наукой и формой искусства. Его мастерство необходимо для достижения надежных паяных соединений, оптимальных электронных характеристик и плавной интеграции современных технологий. Понимая тонкости температурной кривой и применяя передовые методологии, производители могут отправиться на путь к совершенству, где прецизионная пайка отвечает требованиям постоянно развивающихся электронных приложений.
