Что такое пайка оплавлением азота?
2024-02-26
Если ваш проект включает в себя приложения в секторах среднего и высокого уровня, таких как автомобилестроение, медицина, оборона и аэрокосмическая промышленность, выбор оплавления азотом во время сборки печатных плат (PCBA) имеет решающее значение. Но зачем выбирать пайку оплавлением азотом при производстве электронного оборудования? И когда вам следует отдать приоритет оплаванию азотом при сборке печатных плат? Погрузитесь в это подробное руководство, чтобы узнать о преимуществах и ситуациях, когда пайка оплавлением азота оказывается незаменимой.
ЧтоПайка оплавлением азота?
Пайка оплавлением включает контролируемый нагрев паяльной пасты для активации ее флюса и плавления порошков сплава олова. Этот флюс облегчает смачивание оловянного сплава, позволяя ему сцепляться с контактными площадками печатной платы и устройствами поверхностного монтажа. По мере нагрева паяльной пасты флюс испаряется, оставляя после себя расплавленный оловянный сплав.
Во время пайки оплавлением между расплавленным оловянным сплавом, отделкой поверхности и контактными площадками печатной платы происходит химическая реакция, приводящая к образованию интерметаллического соединения (IMC). Как только желаемая пиковая температура будет достигнута и будет поддерживаться в течение примерно 40–70 секунд, процесс оплавления завершается.
При пайке оплавлением азотом процесс оплавления происходит в среде, обогащенной чистым газообразным азотом. Печи для оплавления азотом обычно поддерживают чистоту азота 99,99% и оснащены от 8 до 12 температурными зонами. В соответствии со стандартом GB/T 10565-1989 в Китае пайка оплавлением азотом гарантирует, что содержание кислорода в печи остается на уровне 4% или ниже.
Чрезмерный уровень кислорода в печи оплавления азотом может отрицательно повлиять на качество пайки и эффективность термического преобразования. Более того, это создает опасность пожара в процессе производства с использованием технологии поверхностного монтажа (SMT). Таким образом, сохраняя четкий контроль над
Во время пайки оплавлением между расплавленным оловянным сплавом, отделкой поверхности и контактными площадками печатной платы происходит химическая реакция, приводящая к образованию интерметаллического соединения (IMC). Как только желаемая пиковая температура будет достигнута и будет поддерживаться в течение примерно 40–70 секунд, процесс оплавления завершается.
При пайке оплавлением азотом процесс оплавления происходит в среде, обогащенной чистым газообразным азотом. Печи для оплавления азотом обычно поддерживают чистоту азота 99,99% и оснащены от 8 до 12 температурными зонами. В соответствии со стандартом GB/T 10565-1989 в Китае пайка оплавлением азотом гарантирует, что содержание кислорода в печи остается на уровне 4% или ниже.
Чрезмерный уровень кислорода в печи оплавления азотом может отрицательно повлиять на качество пайки и эффективность термического преобразования. Более того, это создает опасность пожара в процессе производства с использованием технологии поверхностного монтажа (SMT). Таким образом, сохраняя четкий контроль над
Атмосфера азота имеет решающее значение для успеха операций пайки оплавлением азота.

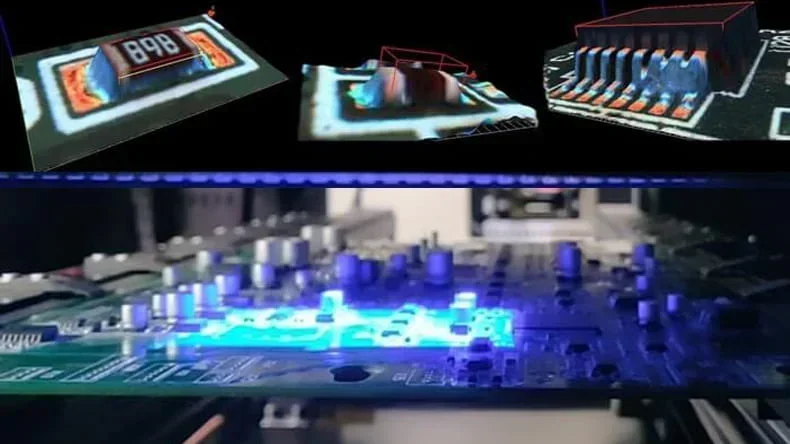

ПреимуществаПайка оплавлением азота
По сравнению с обычной пайкой оплавлением, пайка оплавлением азотом обеспечивает лучшее смачивание и предотвращает окисление в процессе пайки.
Предотвращение окисления: азот вытесняет кислород в печи оплавления, сводя к минимуму окисление припоя и металлических поверхностей. Это помогает обеспечить чистые и надежные паяные соединения, особенно для компонентов с открытыми медными поверхностями.
Улучшенное смачивание: азот способствует лучшему смачиванию припоем выводов компонентов и площадок печатной платы, улучшая формирование паяных соединений и снижая риск возникновения дефектов, таких как перемычки припоя и недостаточное смачивание припоем.
состоит из окисленного припоя, минимизируется в азотной среде. Это приводит к меньшему загрязнению ванны припоя и снижает потребность в обслуживании и очистке.
Улучшенное качество паяных соединений. Создавая контролируемую атмосферу с низким содержанием кислорода, пайка оплавлением азотом способствует образованию высококачественных паяных соединений без пустот с улучшенными механическими и электрическими свойствами.
Предотвращение окисления: азот вытесняет кислород в печи оплавления, сводя к минимуму окисление припоя и металлических поверхностей. Это помогает обеспечить чистые и надежные паяные соединения, особенно для компонентов с открытыми медными поверхностями.
Улучшенное смачивание: азот способствует лучшему смачиванию припоем выводов компонентов и площадок печатной платы, улучшая формирование паяных соединений и снижая риск возникновения дефектов, таких как перемычки припоя и недостаточное смачивание припоем.
состоит из окисленного припоя, минимизируется в азотной среде. Это приводит к меньшему загрязнению ванны припоя и снижает потребность в обслуживании и очистке.
Улучшенное качество паяных соединений. Создавая контролируемую атмосферу с низким содержанием кислорода, пайка оплавлением азотом способствует образованию высококачественных паяных соединений без пустот с улучшенными механическими и электрическими свойствами.
Этапы пайки оплавлением
Предварительный нагрев: Первоначально плата подвергается нагреву для повышения ее температуры до необходимого уровня. На этом этапе удаляются любые присутствующие растворители, которые в противном случае могут ухудшить качество пайки.
Термическая выдержка: затем активируется флюс внутри паяльной пасты, обеспечивая при этом равномерное распределение тепла по плате.
Пайка оплавлением: на этом этапе температура печи оплавления повышается, чтобы облегчить плавление паяльной пасты. Плата остается при этой температуре, чтобы обеспечить правильное смачивание между печатной платой и компонентами.
Охлаждение: Наконец, плата подвергается быстрому охлаждению для создания механически прочных паяных соединений. Это обеспечивает целостность соединений.
Когда использовать пайку оплавлением азотом
Окисление при пайке оплавлением может привести к сбоям, особенно в случае двусторонних печатных плат и компонентов, склонных к окислению. Пайка оплавлением азота представляет собой решение, позволяющее снизить такие риски. Если ваша печатная плата предназначена для приложений среднего и высокого класса, особенно если она двусторонняя или содержит компоненты, подверженные окислению, следует рассмотреть возможность пайки оплавлением азотом при сборке печатной платы.
При сборке двухсторонней печатной платы первая и вторая стороны для монтажа компонентов подвергаются отдельным процессам оплавления. Во время второго оплавления существует риск окисления, влияющего на качество поверхности и припоя первой стороны при высоких температурах. Оплавление азотом снижает этот риск, предотвращая окисление первой стороны при пайке второй стороны.
В случаях плохого смачивания устройств поверхностного монтажа (SMD) или печатной платы, особенно заметного при сборке прототипа, рекомендуется перейти на оплавание азотом. Оплавление азотом улучшает смачивание, решая такие проблемы, как плохое смачивание QFN.
Для компонентов большой площади и шариковых решеток высокой плотности (BGA) оплавление азотом обеспечивает адекватную пайку, сводя к минимуму появление пустот припоя или обрывов цепей. Это особенно полезно для таких компонентов, как корпуса размером с чип (CSP), пакет-на-пакете (PoP), BGA, прямое подключение чипа (DCA) и перевернутые чипы.
Кроме того, оплавление азотом может принести пользу компонентам, контакты которых покрыты материалами, склонными к окислению, такими как серебро, никель или олово. Уменьшая контакт с кислородом, оплавление азотом гарантирует качество пайки, защищая от проблем, связанных с окислением.
При сборке двухсторонней печатной платы первая и вторая стороны для монтажа компонентов подвергаются отдельным процессам оплавления. Во время второго оплавления существует риск окисления, влияющего на качество поверхности и припоя первой стороны при высоких температурах. Оплавление азотом снижает этот риск, предотвращая окисление первой стороны при пайке второй стороны.
В случаях плохого смачивания устройств поверхностного монтажа (SMD) или печатной платы, особенно заметного при сборке прототипа, рекомендуется перейти на оплавание азотом. Оплавление азотом улучшает смачивание, решая такие проблемы, как плохое смачивание QFN.
Для компонентов большой площади и шариковых решеток высокой плотности (BGA) оплавление азотом обеспечивает адекватную пайку, сводя к минимуму появление пустот припоя или обрывов цепей. Это особенно полезно для таких компонентов, как корпуса размером с чип (CSP), пакет-на-пакете (PoP), BGA, прямое подключение чипа (DCA) и перевернутые чипы.
Кроме того, оплавление азотом может принести пользу компонентам, контакты которых покрыты материалами, склонными к окислению, такими как серебро, никель или олово. Уменьшая контакт с кислородом, оплавление азотом гарантирует качество пайки, защищая от проблем, связанных с окислением.
Универсальный производитель печатных плат
Стандартные методы пайки оплавлением достаточны для типичных применений. Однако, если ваши продукты предназначены для таких отраслей, как автомобильная, медицинская, оборонная и аэрокосмическая промышленность, или если ваши печатные платы имеют покрытие OSP или являются двусторонними, Hvttec, комплексный производитель печатных плат, может стать вашим поставщиком решений для печатных плат и производства электроники. потребности.
Помимо азотного оплавления, Hvttec, универсальный производитель печатных плат, также предлагает варианты обычной пайки оплавления и вакуумного оплавления.
Сотрудничество с Hvttec для нужд производства печатных плат дает множество преимуществ:
Помимо азотного оплавления, Hvttec, универсальный производитель печатных плат, также предлагает варианты обычной пайки оплавления и вакуумного оплавления.
Сотрудничество с Hvttec для нужд производства печатных плат дает множество преимуществ:
- Сборка SMT: Hvttec предлагает варианты пайки азотным оплавления, обычного оплавления и вакуумной пайки оплавления для сборки по технологии поверхностного монтажа (SMT) без ограничений по количеству.
- Сборка THT: Для сборки по технологии сквозных отверстий (THT) Hvttec предоставляет независимые услуги по пайке волновой пайкой и селективной пайке.
- Комплексное контрактное производство электроники: Hvttec служит универсальным решением для контрактного производства электроники, включая проектирование печатных плат, изготовление, сборку, защитное покрытие, программирование микросхем и сборку коробок.
- Сертификация и соответствие: процессы производства печатных плат и печатных плат Hvttec сертифицированы в соответствии со стандартами ISO, IPC, IATF, REACH, RoHS и UL, что обеспечивает соответствие требованиям и облегчает стандартную квалификацию вашей продукции.
- Инженерная поддержка. Воспользуйтесь индивидуальной инженерной поддержкой на протяжении всего вашего проекта, включая бесплатную помощь в проектировании для обеспечения высокого качества производства и сборки.
- Выборка и тестирование: Hvttec предоставляет бесплатные полные образцы печатных плат, программирование микросхем и функциональные стендовые испытания для массового производства, обеспечивая качество и надежность продукции.
- Специализация на производстве среднего и высшего класса: Hvttec специализируется на сборке печатных плат, печатных плат и коробок среднего и высокого класса, обеспечивая первоклассное качество и производительность для ваших проектов.
Если ваша печатная плата требует оплавления азотом, доверив свой проект Hvttec, вы получите удовлетворение. Для предложений и вопросов обращайтесь по адресуХвттекпо электронной почте niuyanli@clkdkj.com.
Заключение
Пайка оплавлением азотом представляет собой улучшение по сравнению с обычной пайкой оплавлением, обеспечивая превосходную защиту от смачивания и окисления в процессе пайки. Если ваш проект нацелен на приложения среднего и высокого класса, сотрудничество с Hvttec, универсальным производителем передовых печатных плат и печатных плат, оптимизирует ваш процесс, экономя время, энергию и затраты, что в конечном итоге приведет к успеху!
