Полное руководство по оплавлению припоя

2024-05-15

Оплавление припоем — важнейший процесс в электронной промышленности, в основном используемый для крепления компонентов поверхностного монтажа к печатным платам (PCB). Этот процесс включает в себя нанесение паяльной пасты на определенные места на печатной плате, размещение компонентов на пасте и последующий нагрев сборки в печи оплавления. Когда паяльная паста плавится, она образует надежное электрическое и механическое соединение между компонентом и печатной платой. Качество этих соединений существенно влияет на производительность и надежность конечного электронного продукта.

На протяжении всего процесса оплавления на качество паяного соединения влияет несколько факторов, включая состав паяльной пасты, тип печи оплавления и температурный профиль. Понимание этих факторов и их взаимодействия имеет решающее значение для достижения оптимальных результатов пайки. В этой статье подробно рассматривается процесс оплавления припоя, рассматриваются его различные аспекты, проблемы и лучшие практики. Обеспечивая всестороннее понимание задействованных методов и принципов, он дает читателю знания, необходимые для принятия обоснованных решений при работе с оплавлением припоя.

Процесс пайки оплавлением, шаг за шагом

Подготовка печатной платы

Чтобы обеспечить высокое качество паяных соединений, необходима правильная очистка печатной платы перед оплавлением припоя. Чистота поверхности печатной платы напрямую влияет на способность паяльной пасты прилипать к плате и образовывать надежное соединение. Загрязнения, такие как пыль, жир и окисление, могут привести к дефектам пайки и снижению надежности изделия.

Для очистки печатных плат перед оплавлением припоя можно использовать несколько методов, включая ультразвуковую очистку, водную очистку и очистку растворителем. Ультразвуковая очистка использует высокочастотные звуковые волны для удаления загрязнений, а водная очистка основана на растворах на водной основе. Очистка растворителем предполагает использование специальных химикатов для растворения загрязнений. Каждый метод имеет свой набор преимуществ и недостатков, на которые влияют такие факторы, как тип и степень загрязнения, материал печатной платы и экологические соображения.

Следующим шагом после очистки печатной платы является нанесение паяльной пасты. Паяльная паста состоит из частиц металлических сплавов, флюса и других добавок, которые плавятся во время оплавления, создавая связь между контактными площадками печатной платы и клеммами компонентов. Важным аспектом нанесения паяльной пасты является точное нанесение пасты на площадки печатной платы, обычно выполняемое с помощью трафаретного принтера.

Трафаретная печать

Трафаретная печать играет ключевую роль в процессе оплавления припоя, гарантируя точное нанесение паяльной пасты на площадки печатной платы. Тщательно изготовленный трафарет необходим для достижения превосходного качества паяного соединения. Трафареты обычно изготавливаются из нержавеющей стали или полиимидной пленки и имеют отверстия, соответствующие расположению контактной площадки печатной платы. После размещения на печатной плате паяльная паста равномерно распределяется по трафарету с помощью ракеля, тем самым заполняя отверстия и перенося пасту на контактные площадки.

На процесс трафаретной печати и качество нанесения паяльной пасты влияют многочисленные факторы:

Дизайн трафарета: Толщина трафарета и размеры отверстий должны точно соответствовать размеру контактной площадки печатной платы и требованиям к компонентам. Толщина трафарета определяет количество паяльной пасты, нанесенной на контактные площадки, а размеры отверстия контролируют боковое распространение пасты. Хорошо спроектированный трафарет снижает риск образования перемычек и обеспечивает достаточное количество припоя на контактных площадках.

Формула для расчета приблизительной толщины трафарета выглядит следующим образом:

Коэффициент площади = Площадь площадки / Площадь стенок проема = L * W / 2 * (L + W) * T/div>

Где L = длина колодки, W = ширина колодки, T = толщина колодки

Параметры печати. Угол, давление и скорость ракеля имеют решающее значение при трафаретной печати. Неправильные углы ракеля могут привести к неполному заполнению отверстия, а чрезмерное давление или скорость могут привести к размазыванию или перекосу паяльной пасты на контактных площадках. Правильная калибровка и настройка этих параметров обеспечивают точное нанесение паяльной пасты.

Свойства паяльной пасты. Реологические свойства паяльной пасты, такие как вязкость и тиксотропия, влияют на ее течение через отверстия трафарета и адгезию к площадкам печатной платы. Паяльная паста должна обладать подходящей вязкостью и тиксотропными свойствами для последовательного и точного нанесения. Содержание металлов в пасте, состав сплава и гранулометрический состав также влияют на качество конечного паяного соединения.

Регулярный осмотр и техническое обслуживание трафаретного принтера необходимы для предотвращения дефектов и поддержания высокого качества нанесения паяльной пасты. Это включает в себя очистку трафарета от остатков паяльной пасты и проверку выравнивания и точности процесса печати.

Выбрать и разместить

Процесс захвата и установки является неотъемлемой частью процедуры оплавления и включает в себя точное размещение компонентов поверхностного монтажа на контактных площадках печатной платы, покрытых паяльной пастой. Эту задачу выполняют машины для захвата и размещения, также называемые системами размещения компонентов. Эти машины используют комбинацию камер, роботизированных манипуляторов и вакуумных насадок для извлечения компонентов из катушек или лотков и точного размещения их на печатной плате.

Несколько факторов способствуют эффективности и точности процесса захвата и размещения:

Распознавание и ориентация компонентов. Современные машины для захвата и размещения используют передовые системы машинного зрения для распознавания компонентов, определения их ориентации и обеспечения правильного размещения на печатной плате. Эти системы могут обнаруживать различные типы компонентов, включая пассивные компоненты, интегральные схемы и разъемы. Точное распознавание компонентов необходимо для предотвращения ошибок размещения, таких как надгробие, перекос и несовпадение.

Скорость размещения. Скорость, с которой машина собирает компоненты и размещает их на печатной плате, существенно влияет на производительность производства. Высокоскоростные машины для размещения могут обрабатывать десятки тысяч компонентов в час, в то время как более гибкие машины могут иметь меньшую скорость размещения, но поддерживают более широкий диапазон типов и размеров компонентов.

Точность и повторяемость станка. Точность станка для захвата и размещения определяет точность размещения компонентов на печатной плате. Высокоточные станки позволяют размещать компоненты с точностью до микрона, обеспечивая надежность паяных соединений и минимальные дефекты в процессе оплавления. Повторяемость означает способность машины последовательно размещать компоненты в заданном диапазоне точности, что имеет решающее значение для поддержания высококачественных паяных соединений на нескольких сборках печатных плат.

Емкость устройства подачи и время переналадки. Количество устройств подачи компонентов, которые может разместить машина, напрямую влияет на ее универсальность и производительность. Машины с большим количеством слотов подачи могут обрабатывать широкий спектр компонентов, что снижает необходимость частых переналадок. Кроме того, машины с быстрым временем переналадки минимизируют время простоя производства, повышая общую эффективность.

Правильная калибровка и техническое обслуживание устройства захвата и размещения необходимы для обеспечения точного размещения компонентов и минимизации дефектов в процессе оплавления припоем. Регулярные процедуры калибровки и технического обслуживания помогают поддерживать оптимальную производительность машины и предотвращать сбои в производстве.

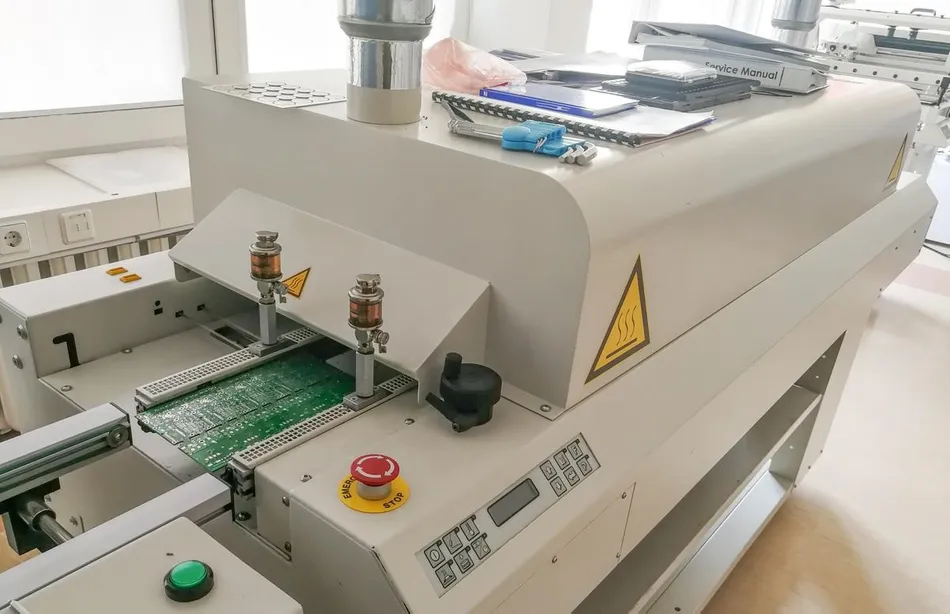

Печь для оплавления припоя

Печи для оплавления припоя — это необходимое оборудование, используемое для нагрева паяльной пасты и установления прочного соединения между компонентами поверхностного монтажа и печатной платой. В этих печах используются контролируемые температурные профили для достижения оптимального качества и надежности паяных соединений. Процесс оплавления включает в себя четыре основных этапа: предварительный нагрев, вымачивание, оплавание и охлаждение. Каждый этап имеет решающее значение для достижения высококачественных паяных соединений и устранения дефектов, связанных с пайкой.

На этапе предварительного нагрева печь постепенно повышает температуру сборки печатной платы, чтобы предотвратить тепловой удар и потенциальное повреждение компонентов. Последующая фаза выдержки обеспечивает равномерное распределение температуры по всей плате, способствуя активации флюса в паяльной пасте и удалению оксидов с поверхностей пайки.

Фаза оплавления знаменует собой кульминацию процесса, когда печь достигает максимальной температуры, в результате чего паяльная паста разжижается и устанавливается прочная металлургическая связь между выводами компонента и контактными площадками печатной платы. Для припоя, не содержащего свинца (Sn/Ag), температура оплавления обычно составляет от 240 до 250 градусов Цельсия. Наконец, на этапе охлаждения быстро снижается температура для затвердевания паяных соединений и предотвращения образования интерметаллических соединений, которые могут поставить под угрозу прочность паяного соединения.

Типы печей оплавления

На рынке доступно несколько типов печей оплавления, каждый из которых имеет свои уникальные преимущества и недостатки. К основным категориям относятся инфракрасные (ИК) печи и конвекционные печи.

Инфракрасные (ИК) печи. Инфракрасные печи используют инфракрасное излучение для непосредственного нагрева сборки печатной платы. Этот метод эффективно передает энергию паяльной пасте и компонентам, что приводит к быстрому нагреву. Однако ИК-печи могут вызывать неравномерный нагрев из-за различных характеристик поглощения различных материалов, что потенциально может привести к колебаниям температуры в сборке печатной платы. Хотя ИК-печи обычно дешевле, чем конвекционные печи, они менее распространены в современном производстве электроники из-за риска неравномерного нагрева.

Конвекционные печи. В конвекционных печах для передачи тепла к сборке печатной платы используется нагретый воздух. Их можно разделить на печи с принудительной конвекцией воздуха и печи оплавления в паровой фазе. Печи с принудительной конвекцией воздуха используют вентиляторы для циркуляции горячего воздуха вокруг узла печатной платы, обеспечивая равномерный нагрев и сводя к минимуму разницу температур. В печах оплавления в паровой фазе используется теплоноситель, например специальная жидкость с высокой температурой кипения, для равномерного нагрева сборки печатной платы. Когда жидкость испаряется, она передает тепло сборке печатной платы, что приводит к точному и равномерному нагреву. Хотя конвекционные печи обычно дороже, чем ИК-печи, они обеспечивают превосходный контроль температуры и даже нагрев, что делает их предпочтительным выбором для современного производства электроники.

Выбор подходящей печи оплавления зависит от таких факторов, как объем производства, бюджет и требования конкретного процесса. Правильная калибровка и техническое обслуживание печи оплавления имеют решающее значение для обеспечения оптимального качества паяных соединений и минимизации дефектов, связанных с пайкой.

Зоны печи оплавления

Печи оплавления обычно разделены на последовательность зон, каждая из которых имеет независимо контролируемые настройки температуры. Конфигурация этих зон имеет решающее значение для достижения точного и равномерного температурного профиля на протяжении всего процесса оплавления. Стандартная печь оплавления состоит из следующих зон:

Зона предварительного нагрева: начальная зона печи оплавления, зона предварительного нагрева постепенно повышает температуру сборки печатной платы. Этот постепенный нагрев снижает риск термического удара, который может повредить хрупкие компоненты. Скорость предварительного нагрева в этой зоне имеет решающее значение, поскольку слишком быстрый нагрев может привести к деформации компонента, а медленный нагрев может привести к высыханию паяльной пасты. Оптимальная скорость предварительного нагрева составляет от 1 до 3°C в секунду.

Зона выдержки: В зоне выдержки температура остается постоянной, что позволяет сборке печатной платы достичь однородной температуры. Этот этап обеспечивает активацию флюса в паяльной пасте и удаление оксидов с поверхностей пайки. Поддержание равномерного распределения температуры по всей печатной плате жизненно важно для стабильного качества паяных соединений.

Зона оплавления: зона оплавления — это место, где достигается максимальная температура, вызывающая плавление паяльной пасты и создание прочной металлургической связи между выводами компонента и контактными площадками печатной платы. Пиковая температура обычно находится в диапазоне от 235°C до 250°C, в зависимости от состава паяльной пасты. Точное управление этой температурой в заданном диапазоне и в течение определенного времени имеет решающее значение для оптимального формирования паяного соединения, избегая при этом повреждения компонентов и других дефектов, связанных с пайкой.

Зона охлаждения: служит последней зоной в печи оплавления. Зона охлаждения быстро снижает температуру для затвердевания паяных соединений. Контролируемая скорость охлаждения необходима для предотвращения образования интерметаллических соединений, которые могут ослабить паяное соединение. Слишком быстрое охлаждение может вызвать термический шок, тогда как слишком медленное охлаждение может привести к хрупкости паяных соединений. Идеальная скорость охлаждения составляет от 2 до 4°C в секунду.

Количество зон в печи оплавления может варьироваться в зависимости от конкретной модели и производителя. Усовершенствованные печи оплавления могут иметь дополнительные зоны или подзоны для точной настройки температурного профиля, предлагая улучшенный контроль над процессом оплавления и гарантируя стабильное качество паяных соединений.

Температурные профили

Температурный профиль является ключевым компонентом процесса пайки оплавлением, поскольку он определяет качество и надежность паяных соединений. На нем показаны колебания температуры, с которыми сталкивается сборка печатной платы по мере ее прохождения через зоны печи оплавления. Четко определенный температурный профиль имеет решающее значение для обеспечения оптимального формирования паяного соединения и минимизации дефектов, связанных с пайкой.

Профиль Ramp-Soak-Spike (RSS): Профиль Ramp-Soak-Spike (RSS) — это широко используемый температурный профиль при пайке оплавлением. Этот профиль предполагает постепенное повышение температуры в зоне предварительного нагрева с последующей фазой поддержания устойчивой температуры (выдержки) в зоне выдержки. Впоследствии температура резко возрастает до максимального значения в зоне оплавления, а затем снижается во время охлаждения. Профиль RSS облегчает контролируемый температурный переход для сборки печатной платы и компонентов, уменьшая термическое воздействие и снижая риск возникновения дефектов, таких как перемычки припоя и пустоты.

Профиль «нарастание-нарастание» (RTS). Еще одним часто используемым температурным профилем является профиль «нарастание-нарастание» (RTS). В этом профиле температура постепенно повышается от зоны предварительного нагрева до тех пор, пока не достигнет своего пика в зоне оплавления без четкой фазы выдержки. Профили RTS часто используются в процессах бессвинцовой пайки, что обеспечивает более высокую скорость нагрева для обеспечения повышенной температуры плавления бессвинцовых припоев.

Пользовательские профили: можно разработать индивидуальные температурные профили в соответствии с конкретными потребностями сборки печатной платы и паяльной пасты. Факторы, влияющие на выбор индивидуального профиля, включают сложность печатной платы, плотность компонентов, типы компонентов и характеристики паяльной пасты. Пользовательские профили обеспечивают точный контроль над процессом оплавления, улучшая качество паяных соединений и сводя к минимуму дефекты.

Для достижения желаемого температурного профиля печь оплавления должна пройти точную калибровку, а ее нагревательные элементы должны быть соответствующим образом отрегулированы. Рекомендуется регулярно проводить термическое профилирование для проверки работоспособности печи оплавления и обеспечения стабильного качества паяных соединений. Термическое профилирование предполагает измерение температуры, которой подвергается сборка печатной платы в различных точках процесса оплавления, с использованием термопар, прикрепленных к печатной плате, или специальной платы для профилирования. Собранные данные затем можно использовать для точной настройки параметров печи оплавления и оптимизации температурного профиля.

Паяльная паста

Паяльная паста играет решающую роль в процессе пайки оплавлением, способствуя образованию электрических и механических соединений между компонентами и печатной платой. Паяльная паста, состоящая из мельчайших частиц припоя, взвешенных во флюсе, служит нескольким целям. Он помогает очищать паяемые поверхности, улучшает смачивание и защищает от окисления на протяжении всего процесса пайки.

Состав

Паяльная паста состоит в основном из двух ключевых компонентов: припоя и флюса. Состав паяльной пасты варьируется в зависимости от потребностей применения и типа используемого припоя.

Припой: этот компонент состоит из крошечных металлических частиц, обычно диаметром от 20 до 50 микрон. Состав припоя определяет такие важные аспекты, как температура плавления паяных соединений, характеристики смачивания и механическая долговечность. Обычные припои включают олово-свинец (SnPb) и бессвинцовые альтернативы, такие как олово-серебро-медь (SAC). Выбор сплава зависит от таких факторов, как требования к рабочей температуре, экологические проблемы и нормативные стандарты.

Флюс: Флюс служит активной химической средой, окружающей частицы припоя, выполняя различные функции в процессе оплавления. Он помогает устранить любые оксидные слои, присутствующие на поверхностях, предназначенных для пайки, облегчает смачивание припоя и предотвращает последующее окисление на протяжении всего процесса пайки. В зависимости от уровня активности потоки подразделяются на низкие, средние и высокие. Выбор флюса зависит от таких факторов, как уровень окисления поверхности, тип припоя и желаемое качество паяного соединения.

Помимо этих основных компонентов, составы паяльной пасты могут включать такие добавки, как реологические модификаторы для улучшения печатных свойств и стабильности, а также поверхностно-активные вещества для улучшения смачивающих свойств. Конкретный состав паяльной пасты должен быть адаптирован к требованиям процесса пайки оплавлением с учетом таких факторов, как типы компонентов, материалы печатных плат и термический профиль печи оплавления.

Выбор паяльной пасты

Выбор правильной паяльной пасты имеет решающее значение для достижения качественной пайки, обеспечения высокого выхода продукции и поддержания долгосрочной надежности электронных сборок. В процессе выбора паяльной пасты следует учитывать несколько ключевых факторов:

Тип припоя: Тип припоя, используемого в пасте, имеет решающее значение. Сплавы олова и свинца (SnPb) традиционно пользуются популярностью из-за их способности паяться, доступности и простоты использования. Однако экологические нормы привели к использованию бессвинцовых альтернатив, таких как олово-серебро-медь (SAC), которые имеют разные точки плавления и характеристики смачивания.

Уровень активности флюса: Уровень активности флюса должен соответствовать степени окисления поверхности и требуемому качеству паяного соединения. Флюсы с более высокой активностью подходят для окисленных поверхностей или критически важных применений, тогда как флюсы с более низкой активностью могут быть достаточными для менее требовательных сценариев с более чистыми поверхностями.

Распределение частиц по размерам. Распределение частиц припоя по размерам влияет на пригодность для печати, производительность оплавления и характеристики образования пустот. Частицы меньшего размера обычно обеспечивают лучшую пригодность для печати и меньшее образование пустот, но могут быть более подвержены окислению и проблемам с обращением.

Вязкость и реология: Вязкость и реологические свойства паяльной пасты должны быть совместимы с процессом и оборудованием трафаретной печати. Правильная текучесть и тиксотропное поведение необходимы для последовательного и точного осаждения на печатную плату.

Термическая стабильность: паяльная паста должна обладать достаточной термической стабильностью, чтобы выдерживать температурный профиль процесса пайки оплавлением. Сюда входит устойчивость к преждевременной активации флюса, комкованию припоя и осадке.

Совместимость. Паяльная паста должна быть совместима с компонентами, материалами печатных плат и отделкой поверхности, чтобы избежать таких проблем, как расслаивание, охрупчивание паяных соединений и образование интерметаллических соединений.

Крайне важно провести оценку и испытания выбранной паяльной пасты в реальных условиях массового производства, включая трафаретную печать, размещение компонентов и процессы пайки оплавлением. Это позволяет выявлять потенциальные проблемы и позволяет точно настраивать параметры процесса для достижения оптимальных результатов пайки.

Проблемы и решения процесса оплавления

Надгробие

Надгробие, также называемое эффектом Манхэттена или разводным мостом, является распространенной проблемой при пайке, возникающей в процессе оплавления. Это происходит, когда компонент поверхностного монтажа, такой как чип-резистор или конденсатор, поднимается с одного конца и стоит вертикально на печатной плате. Это явление создает разрыв цепи, что потенциально может привести к неисправности электронного блока.

Несколько факторов способствуют надгробию:

Неравномерный нагрев. Дифференциальный нагрев компонента может привести к тому, что одна сторона быстрее достигнет точки плавления припоя, что приведет к поверхностному натяжению, вытягивающему компонент в вертикальное положение. Обеспечение однородного температурного профиля в печи оплавления, соответствующего характеристикам паяльной пасты и компонентов, помогает смягчить эту проблему.

Неравномерное смачивание. Изменения в скорости смачивания на каждом конце компонента могут вызвать образование надгробий. На скорость смачивания влияют такие факторы, как геометрия компонентов и площадок, состав паяльной пасты и качество поверхности печатной платы. Оптимизация конструкции трафарета, выбор подходящей паяльной пасты и поддержание стабильного качества поверхности решают эту проблему.

Несоосность компонентов и площадок. Несоосность компонентов или площадок приводит к неравномерному распределению припоя, что повышает риск образования надгробий. Точное размещение компонентов во время операций захвата и размещения и соответствующая конструкция контактных площадок имеют решающее значение для минимизации этого дефекта.

Размер контактной площадки и компонента. Использование компонентов с корпусом большего размера или более широкими выводами повышает стабильность во время оплавления, снижая вероятность образования надгробия. Соответствие размеров контактных площадок выбранным компонентам обеспечивает сбалансированное распределение припоя.

Для смягчения последствий надгробий решающее значение имеет понимание и управление способствующими факторами. Внедрение надежной программы обеспечения качества, мониторинг процессов оплавления и уточнение параметров на основе обратной связи значительно сокращают количество случаев «захоронения» и повышают надежность электронной сборки.

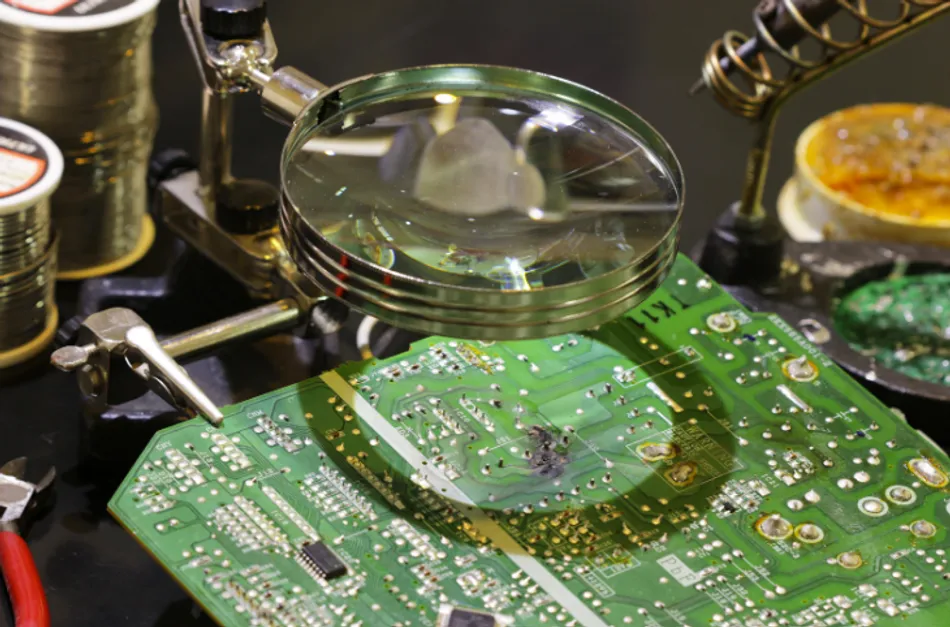

Пустоты

Пустоты, представляющие собой воздушные карманы или заполненные газом зазоры внутри паяных соединений во время оплавления, создают серьезные проблемы для электрических и тепловых характеристик соединения. Это может привести к снижению надежности и потенциальным сбоям в электронных сборках, особенно в корпусах с шариковой решеткой (BGA) и четырехъядерных бесвыводных корпусах (QFN).

Образованию пустот способствуют различные факторы:

Выделение газов: газы, образующиеся во время оплавления из паяльной пасты или компонентов, могут задерживаться внутри паяного соединения, если вентиляция недостаточна или вязкость паяльной пасты слишком высока.
Окисление. Слои оксидов на выводах компонентов, контактных площадках или шариках припоя могут препятствовать правильному смачиванию, что приводит к образованию зазоров внутри паяного соединения. Правильное хранение и обращение с паяльной пастой и компонентами уменьшают образование пустот, связанных с окислением.
Обращение и хранение паяльной пасты. Неправильное обращение или хранение паяльной пасты, в том числе воздействие влажности или колебаний температуры, может изменить вязкость и консистенцию пасты, что приведет к образованию пустот. Соблюдение рекомендаций производителя по хранению паяльной пасты сводит к минимуму пустоты.

Снижение образования пустот включает в себя несколько модификаций процесса:

Оптимизация профиля оплавления: регулировка температурного профиля печи оплавления для постепенного повышения температуры и поддержания достаточного времени выше точки плавления припоя позволяет газам эффективно выходить, снижая вероятность образования пустот.
Выбор паяльной пасты: выбор паяльной пасты с низким содержанием пустот, например, составов, предназначенных для минимизации образования пустот, или паек с подходящим химическим составом флюса, помогает уменьшить образование пустот.
Дизайн и печать трафарета. Обеспечение правильного дизайна трафарета, включая размер и форму отверстия, а также поддержание единообразия печати паяльной пасты приводит к более равномерному нанесению припоя и уменьшению образования пустот.
Подготовка компонентов и печатных плат: обеспечение отсутствия загрязнений и оксидных слоев на компонентах и печатных платах улучшает смачивание, уменьшая образование пустот. Это достигается за счет правильного обращения, хранения и очистки.

Понимая факторы образования пустот и внедряя соответствующие средства контроля и усовершенствований процесса, производители могут эффективно уменьшать пустоты в паяных соединениях, что приводит к созданию более надежных и отказоустойчивых электронных сборок.

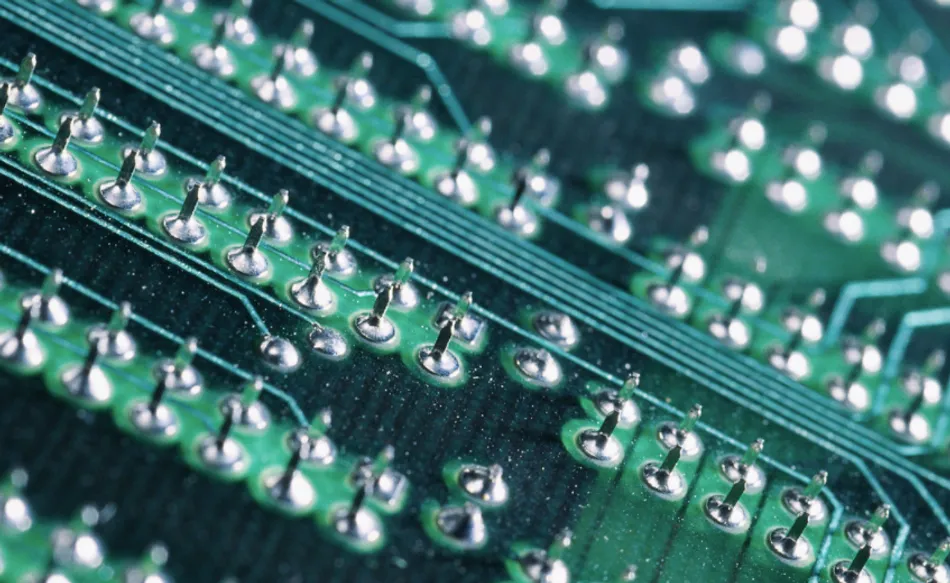

Припой

Слипание припоя, характеризующееся непреднамеренным образованием маленьких сфер припоя во время пайки оплавлением, создает серьезные проблемы в электронных сборках, включая электрические замыкания и снижение прочности соединений. Устранение причин и решение этих проблем имеет решающее значение для обеспечения высококачественных паяных соединений и надежных электронных продуктов.

Причины слипания припоя

Несколько факторов способствуют слипанию припоя:

Активность флюса паяльной пасты. Активность флюса в паяльной пасте, если она чрезмерно активна или недостаточна липкости, может вызвать отделение расплавленного припоя, что приведет к образованию шариков припоя.
Окисление частиц припоя. Окисление на поверхности частиц припоя препятствует коалесценции во время оплавления, что приводит к образованию шариков припоя. Правильное хранение паяльной пасты и обращение с ней уменьшают окисление.
Точность печати паяльной пасты. Несовпадение или неравномерность отложений паяльной пасты во время печати может способствовать слипанию припоя. Обеспечение точной трафаретной печати и соответствующего дизайна трафарета сводят эту проблему к минимуму.
Профиль оплавления. Неправильные профили температуры оплавления могут привести к слишком быстрому плавлению паяльной пасты или неадекватному слипанию, что способствует образованию шариков припоя.

Решения для устранения комков припоя:

Внедрение усовершенствований процесса может уменьшить комкование припоя:

Выбор паяльной пасты: Выбор паяльной пасты с подходящей активностью флюса и липкостью предотвращает слипание припоя. Производителям следует учитывать требования, специфичные для конкретного применения, и консультироваться с поставщиками паст за рекомендациями.
Оптимизация профиля оплавления. Регулировка температурных профилей печи оплавления для обеспечения постепенного повышения температуры и достаточного времени выше точки плавления припоя способствует правильному слипанию, уменьшая комкование припоя.
Разработка и печать трафаретов. Обеспечение точного дизайна трафарета и равномерной печати паяльной пасты приводит к равномерному нанесению припоя и предотвращению комков припоя.
Подготовка поверхности компонентов и печатной платы. Чистота поверхности имеет решающее значение для минимизации образования шариков припоя. Обеспечение отсутствия загрязнений и оксидных слоев на компонентах и поверхностях печатных плат улучшает смачивание и коалесценцию. Соблюдение правил обращения, хранения и очистки позволяет сохранить качество поверхности.

Понимая факторы, способствующие комкованию припоя, и внедряя соответствующие усовершенствования процесса, производители могут эффективно уменьшить образование комков припоя, повышая надежность своих электронных сборок.

Инспекция и контроль качества

Визуальный осмотр

Визуальный осмотр является ключевым этапом процесса обеспечения качества пайки для поверхностного монтажа и включает в себя тщательный осмотр паяных соединений и компонентов на печатных платах для выявления дефектов или отклонений, которые могут поставить под угрозу производительность и надежность собранных электронных устройств. Этот контроль может выполняться либо вручную, либо с помощью автоматизированных систем оптического контроля (АОИ).

Ручной визуальный осмотр: люди-операторы тщательно исследуют печатные платы под увеличением, полагаясь на свой опыт в выявлении потенциальных дефектов. Несмотря на то, что ручная проверка допускает человеческое суждение, она требует много времени и подвержена ошибкам, что требует привлечения квалифицированных операторов для обеспечения последовательных и точных результатов.

Автоматизированный оптический контроль (AOI). Системы AOI используют камеры, освещение и программное обеспечение для обработки изображений для автоматической проверки печатных плат на наличие дефектов. Эти системы сравнивают полученные изображения с заранее заданными критериями, чтобы быстро и точно выявить аномалии. Предлагая повышенную скорость, точность и повторяемость, AOI превосходит ручной контроль по различным аспектам.

Обнаружение дефектов. Как ручные, так и автоматические проверки направлены на выявление множества дефектов пайки, в том числе:

Паяные перемычки: непреднамеренные соединения между паяными соединениями, которые могут привести к короткому замыканию.
Недостаточный припой: Недостаточный объем припоя на соединениях, что приводит к слабым механическим и электрическим соединениям.
Чрезмерная припой: Чрезмерная припой на соединениях, что может привести к короткому замыканию или повлиять на работу соседних компонентов.
Несоосность компонентов. Неправильное расположение компонентов может привести к ухудшению электрических соединений или деформации паяных соединений.

Действия после проверки: После визуального осмотра любые обнаруженные дефекты необходимо устранить путем доработки, например, распайкой и перепайкой компонентов или удалением излишков припоя. Документирование результатов проверок и действий по доработке имеет решающее значение для отслеживания и улучшения процесса.

По сути, визуальный осмотр играет решающую роль в обеспечении качества и надежности пайки поверхностного монтажа. Независимо от того, используют ли ручные или автоматизированные методы, производители могут выявлять и устранять дефекты пайки, тем самым повышая производительность и долговечность своих электронных продуктов.

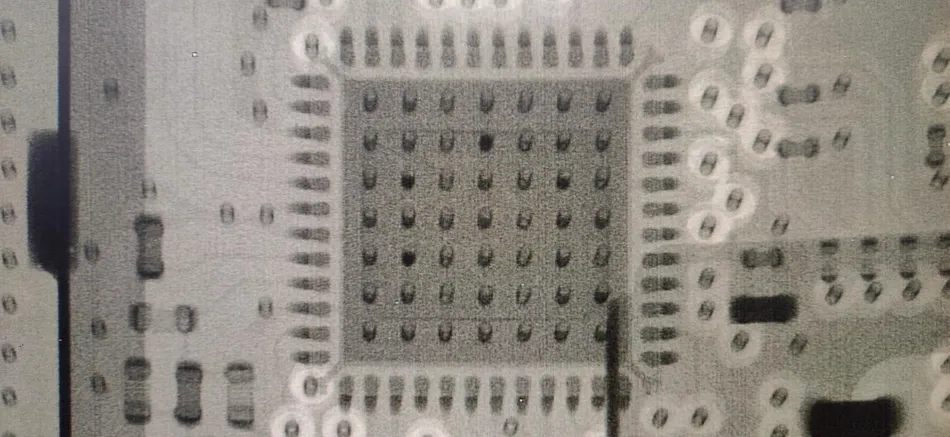

Рентгеновский контроль

Рентгеновский контроль представляет собой метод неразрушающего контроля, используемый для оценки качества паяных соединений и выявления скрытых дефектов при пайке поверхностного монтажа, что особенно полезно для тщательного изучения соединений под компонентами с ограниченным или отсутствующим оптическим доступом, такими как матрицы шариковых решеток (BGA) и четырехплоские корпуса без выводов (QFN).

Процесс рентгеновского контроля: системы рентгеновского контроля излучают рентгеновские лучи, которые проникают в печатную плату и улавливаются детектором, создавая радиографическое изображение внутренней структуры паяного соединения. Контраст изображения возникает из-за различного поглощения рентгеновских лучей материалами, при этом более плотные вещества, такие как металлы, кажутся ярче. Операторы или автоматизированное программное обеспечение анализируют эти изображения, чтобы обнаружить потенциальные дефекты.

Обнаружение дефектов: рентгеновский контроль превосходно выявляет дефекты, которые сложно обнаружить методами визуального контроля. Некоторые из этих дефектов включают в себя:
Пустоты: воздушные карманы или зазоры внутри паяных соединений, ухудшающие механические и термические характеристики соединения. Рентгеновский контроль выявляет размер, форму и расположение пустот, что облегчает оценку их влияния на целостность сустава.
Перемычки: идентификация паяных перемычек под компонентами поверхностного монтажа, где визуальный осмотр невозможен.
Недостаточная или избыточная пайка: рентгеновские изображения позволяют выявить объем припоя в скрытых соединениях, помогая обнаружить случаи недостаточной или чрезмерной пайки волной, которые могут повлиять на работоспособность соединения.

Ограничения рентгеновского контроля: Несмотря на свою эффективность, рентгеновский контроль имеет ограничения:

Ложноположительные и отрицательные результаты. Интерпретация рентгеновских изображений может привести к ложноположительной или ложноотрицательной идентификации дефектов, что подчеркивает необходимость тщательного анализа и корреляции с другими методами контроля для снижения этого риска.
Ограничения по материалам: рентгеновский контроль может быть менее эффективным для материалов с аналогичными свойствами поглощения рентгеновских лучей, что затрудняет дифференциацию полученного изображения.
Дополнительные методы контроля: использование рентгеновского контроля наряду с другими методами, такими как визуальный и автоматизированный оптический контроль, обеспечивает комплексное обнаружение дефектов и контроль качества. Благодаря объединению нескольких методов проверки производители могут более умело выявлять и устранять потенциальные проблемы, повышая надежность и производительность продукции.

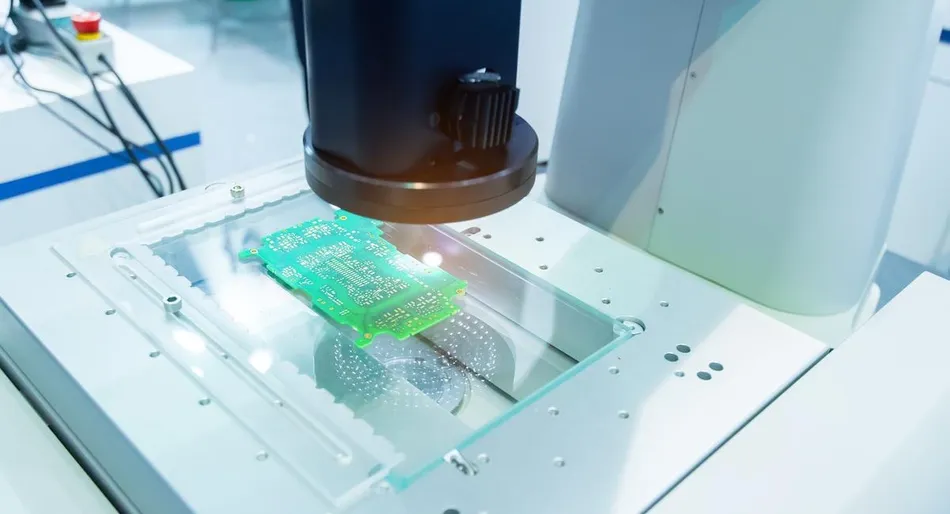

Автоматизированный оптический контроль (АОИ)

Автоматизированный оптический контроль (АОИ) представляет собой ключевой бесконтактный высокоскоростной метод контроля, широко используемый в производстве электроники для поддержания качества сборок печатных плат (PCB). Используя камеры и программное обеспечение для обработки изображений, системы AOI автоматически проверяют печатные платы на соответствие заранее заданным критериям, выявляя дефекты или отклонения от эталонного проекта.

Компоненты систем AOI. Системы AOI обычно включают в себя несколько основных компонентов:

Камеры высокого разрешения. Эти камеры используются для получения детальных изображений поверхности печатной платы и могут быть расположены под разными углами для осмотра платы с разных точек зрения, что расширяет возможности обнаружения дефектов.
Освещение. Обеспечение равномерного и стабильного освещения имеет важное значение для точного захвата изображения. Системы AOI часто объединяют несколько источников света с разными длинами волн и углами для оптимизации контраста и минимизации теней.
Программное обеспечение для обработки изображений. Это программное обеспечение анализирует захваченные изображения, сравнивая их с эталонными изображениями или проектными данными, чтобы выявить потенциальные дефекты. Усовершенствованные системы AOI используют алгоритмы машинного обучения для повышения точности контроля и адаптации к изменениям внешнего вида компонентов и качества паяных соединений.

Обнаружение дефектов: системы AOI превосходно обнаруживают целый ряд дефектов, включая:

Наличие, ориентация и выравнивание компонентов: проверка наличия, правильной ориентации и точного совмещения компонентов с соответствующими контактными площадками.
Качество паяного соединения: анализ характеристик паяного соединения, таких как форма, размер и цвет, для выявления таких дефектов, как недостаточный или чрезмерный припой, перемычки и плохое смачивание.
Полярность компонентов: обеспечение правильной ориентации компонентов с особыми требованиями к полярности, что позволяет избежать потенциальных неисправностей или повреждений.
Скорость и точность проверки. Одно из основных преимуществ систем AOI заключается в их быстроте: они способны проверять тысячи компонентов в час, что значительно опережает методы ручного контроля. Точность проверки зависит от таких факторов, как разрешение камеры, условия освещения и алгоритмы обработки изображений: обычно уровень обнаружения дефектов превышает 90%, а уровень ложных вызовов составляет менее 10%.

Ограничения АОИ. Несмотря на свою эффективность, АОИ имеет некоторые ограничения:

Скрытые паяные соединения: невозможность проверки паяных соединений под компонентами без оптического доступа, такими как BGA или QFN, что требует рентгеновского контроля.
Различный внешний вид компонентов. Расхождения во внешнем виде компонентов из-за производственных допусков или смены поставщиков могут создавать проблемы, потенциально ведущие к ложным вызовам или пропущенным дефектам. Регулярная калибровка и обучение системы могут решить эту проблему.

Интеграция с другими методами проверки: AOI является важнейшим компонентом целостной стратегии проверки, взаимодействуя с такими методами, как визуальное, рентгеновское и функциональное тестирование. Объединив несколько методов проверки, производители могут более полно выявлять и устранять потенциальные проблемы, повышая общее качество и надежность своей продукции.

Заключение

В сфере производства электроники процесс пайки оплавлением является стержнем, обеспечивающим надежность и качество сборок печатных плат. Глубокое понимание принципов пайки оплавлением дает производителям возможность точно настраивать свои процессы, обеспечивая стабильные и высококачественные результаты. Устранение таких препятствий, как образование надгробий, пустот и комков припоя, требует глубокого изучения их основных причин с последующей реализацией индивидуальных контрмер. Методики проверки и контроля качества играют ключевую роль в проверке целостности паяных соединений и предотвращении потенциальных проблем, прежде чем они поставят под угрозу функциональность конечного продукта. Объединив эти основополагающие концепции и методологии, производители могут повысить эффективность, производительность и надежность своих предприятий по производству электроники.
